阻容电路的作用和计算方法

整流后未经稳压的直流电压 会高于30伏，并且会随负载电流的变化发生很大的波动，这是此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。
二、器件选择
1.电路设计时，应先测定负载电流的准确值， 参考示例来选择降压电容器的容量。 通过降压电容C1向负载提供的电流Io，上是流过C1的充放电电流Ic。C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁.
2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择 保证在 的时间内泄放掉C1上的电荷。
三、设计举例

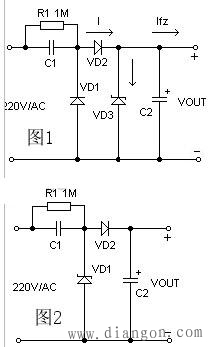

图2中，已知C1为0.33mF，交流输入为220V/50Hz，求电路能供给负载的最大电流。 C1在电路中的容抗Xc为:
Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K
流过电容器C1的充电电流（Ic）为：
Ic = U / Xc = 220 / 9.65 = 22mA。
通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5 I，其中C的容量单位是mF，Io的单位是A。
电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电.
