单股铜线接头接线图解

单股硬铜线由于是一根铜丝，所以比多股线要赢，不易折弯尤其是在线头的位置，需要费很大的力气才能折弯；但是优点也有，线头铜丝只有一根，压线时比较好压，不会造成接触不良等，单需要拧紧螺丝。今天德力西电气就来讲讲单股硬铜线直接接线的方法。
1、单股铜导线的直接连接

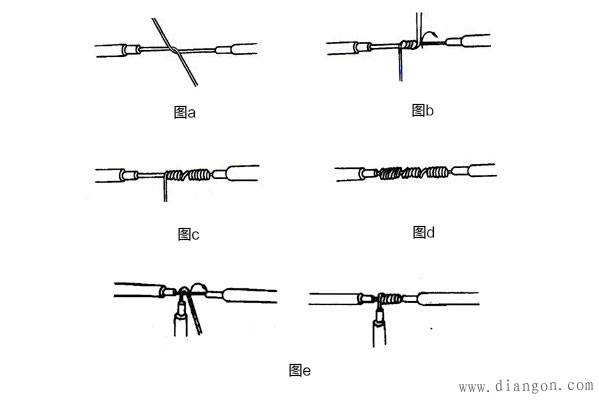

小截面单股铜导线连接方法，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
大截面单股铜导线连接方法，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

不同截面单股铜导线连接方法如图，先将细导线的芯线在粗导线的芯线上紧密缠绕 5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
2、单股铜导线的分支连接
单股铜导线的T字分支连接，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
单股铜导线的十字分支连接如图e所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕，也可以向左右两个方向缠绕。
