继电器晶体管驱动驱动电路

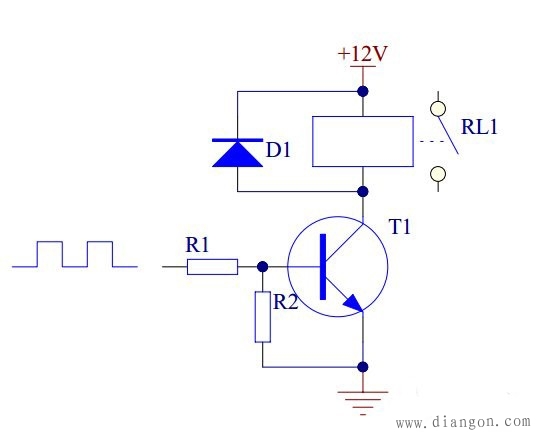

　　当晶体管用来驱动继电器时，推荐用NPN三极管。具体电路如下：

　　当输入高电平时，晶体管T1饱和导通，继电器线圈通电，触点吸合。

　　当输入低电平时，晶体管T1截止，继电器线圈断电，触点断开。

　　2.电路中各元器件的作用

　　晶体管T1为控制开关。

　　电阻R1主要起限流作用，降低晶体管T1功耗。

　　电阻R2使晶体管T1可靠截止。

　　二极管D1反向续流，为三极管由导通转向关断时为继电器线圈中的提供泄放通路，并将其电压箝位在 12V上。
