集成数模转换芯片DAC 0832简介及应用

　　集成DAC芯片种类很多。按输入二进制的位数分类有八位、十位、十二位和十六位等。例如DAC0832，是一个具有两个输入数据缓冲区的倒T型8位D/A转换芯片。

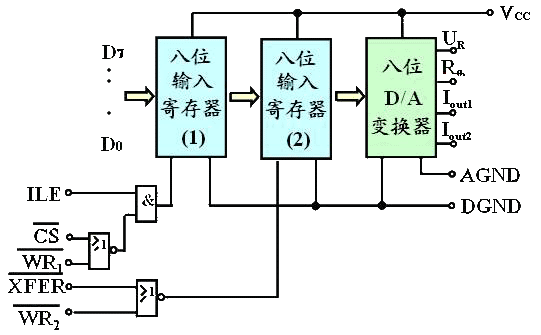

　　1、DAC0832简介
　　2、DAC0832的输出方式
　　DAC0832为电流输出型D/A转换器，可提供单极性和双极性两种输出方式，实现电路如下图所示。
　　单极性输出：在其电流输出端接一运算放大器从A点输出。输出电压u_A=I_OUT1×R_fb。当U_REF接 5 V(或-5 V)时，u_A的电压范围是0~ -5 V(或0~ 5 V)。
　　双极性输出：在单极性输出的基础上再增加一级运算放大器，便构成了双极性输出电路，从B点输出。考虑到R₁：R₂：R₃=2：1：2，这样，恰恰使B点的输出特性在A点输出的基础上位移了二分之一。
　　　　
　　假设U_REF= 5 V，则u_A=0~ -5 V，而u_B=-5~ 5 V。
