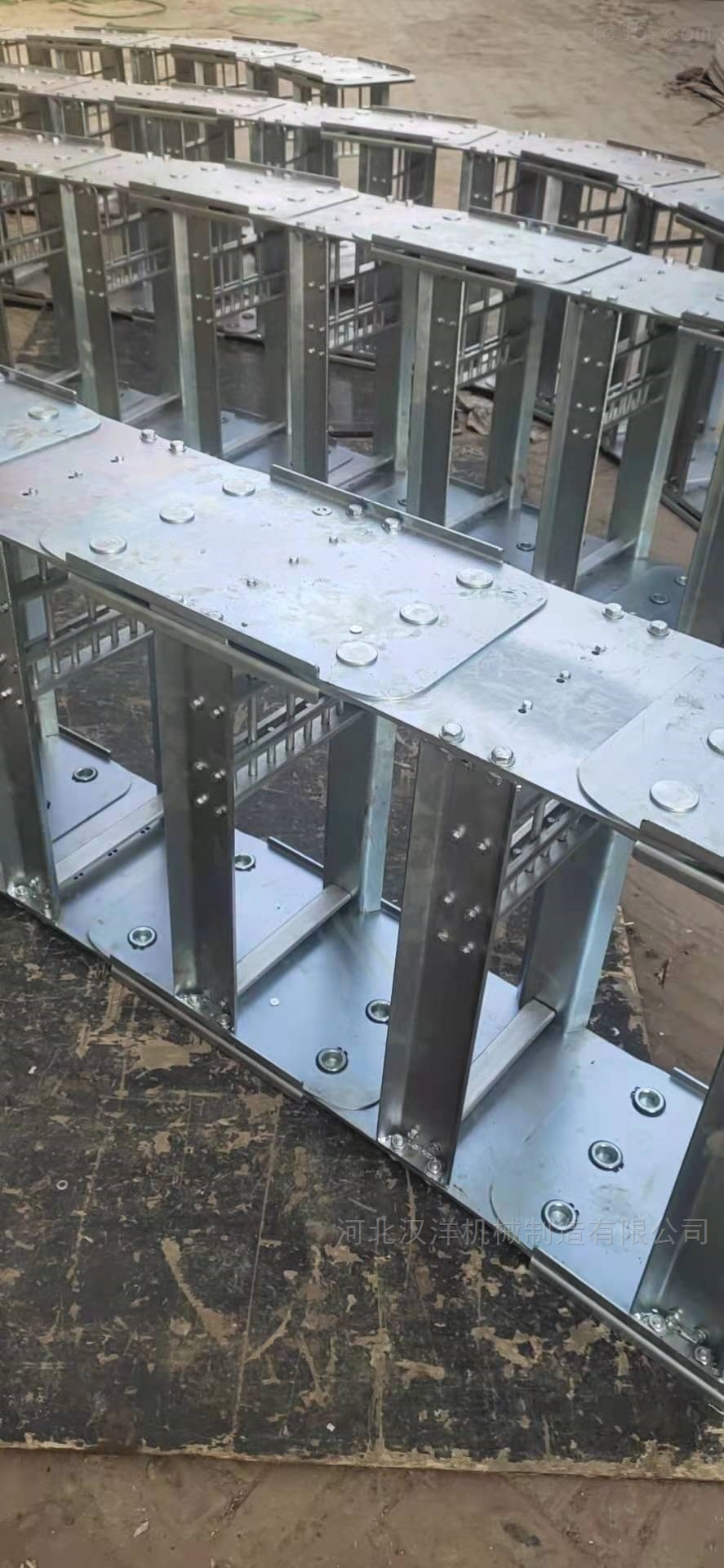

钢制拖链的挑选办法和规则

钢制拖链的挑选办法和规则对钢制拖链的挑选一般以产品的几个主要性能参数为准则，如拖链内高和内宽、曲折半径等，这些参数能够较为直观地反映出拖链在运用中的状态，然后挑选合适的尺寸来满足运转需求。钢制拖链的宽度，拉伸长度，紧缩长度，两端的衔接方式等可所以产品系列及其原材料的任意组合， 形状，加工方法和尺度尺度可根据实际情况确定。 钢制拖缆的根本组成部分是，每个折叠页均配有支撑和安稳结构。 该结构能够经过不同的处理方法与外部折叠材料紧密集成。 在特定温度下，借助特殊的助焊剂进行衔接，能够将内部PVC骨架和外部铰链牢固地粘合在一起。 如果在中等温度环境中运用屏蔽，则能够运用此方法。 这种热粘合屏蔽彻底不需要维护，并且防水，防尘，防油和耐酸。

　　钢制拖链的内高对内部电缆、管路发生直接影响，一般挑选其中粗的一根作为参阅高度，然后加上至少10%的高度空间作为拖链内高Hi。如果堆叠按堆叠后实际高度作为参阅高度。拖链内宽的确认办法类似，挑选较粗的电缆或管路，其外径之和作为拖链内宽的参阅，并留有至少10%的宽度空间。钢制拖链的内置资料的放置准则是留有15%的剩余空间，让内置电缆、油管等能够自在活动，在半径方向上对拖链不发生拉力。在高速或高频率运转时，要尽量使导线在水平上彼此分隔，不要使之彼此叠置,在电缆、气管、油管等较多的时分主张运用分隔片。

　钢制拖链的支撑板样式主要有三种，不同支撑板的钢制拖链用途也不一样，我们应该根据钢制拖链运用环境的不同来选择不同支撑板形式，下面我们要别离介绍一下不同支撑板的钢制拖链。

　　1、Ⅰ型即整板式支撑板型，也就是铝型材支撑板整块式，在支撑板上根据用户运用要求打孔。该型钢制拖链强度比较大，适用于承载较大管、缆负荷。另请留意TL45型钢制拖链没有整板式的。

　　2、Ⅱ型即上下分开式铝型材支撑板型，这种相同可根据用户运用要求打孔，这种穿线拖链适用于管线接头直径大于支撑板内腔孔径或需常常拆装维修的场合。

　　3、Ⅲ型即框架式，内有塑料阻隔片。适用于管缆标准品种较多的场合。

　　通过在钢制拖链挑选过程中对钢制拖链的各项参数进行确认，能够防止在运用时对内部电缆资料的损坏，一起起到良好的维护效果。如果内部放置的导线直径不同大，能够分隔铺设，而且额外运用分隔片，起到更好的维护效果。
