电路额定负载状态和额定值

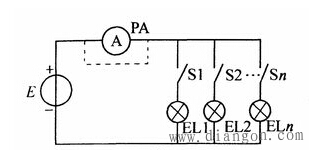

在图a中，当开关S1、S2…Sn 合上时，电路工作于负载状态。设灯总的等效电阻为忽略导线开关电阻，电路中的电流为I=E/RL，I的数值取决于负载电阻RL，若并联在电路上的灯数越多，等效电阻RL越小，电流I就越大，负载消耗的功率也越大。在电力电路中把这种情况叫做负载增大。显然负载的大小指的是电流或功率的大小，而不是指负载电阻的大小。

电路负载工作时，如果电路各元件都能长期、可靠，而又以最佳状态（效率高、经济性好）工作，就称为额定工作状态，又叫做满载。此时，电路的电流称为额定电流，当电流大于额定电流时，叫做过载，而电流小于额定电流时叫做轻载或欠载。电路各元件长时间工作在过载状态时将会使电气设备发热，温度升高超过元件允许的最高温度会使元件损坏或发生事故，所以是不允许的。若过载时间较短，或在规定的条件下少量过载还是可以的。但电路长期工作在轻载状态则降低了设备的利用率，使电路效率降低。
电气设备额定工作时的电压、电流和功率称为额定电压、额定电流和额定功率，用符号UN、IN、PN表示。额定值是厂家在制造电气设备时，根据所用材料在正常寿命卞允许的耐压、温升而规定的数值。从可靠性、经济性、设备的寿命等多种因素考虑，应该让电路尽量工作在额定状态。
如图a所示电路中，当所有开关S1、S2…Sn都断开时，电路就处于开路状态。此时电路中I=0，电源输出功率P=EI=0，电源两端电压叫做开路电压U0，它与电源电动势相等，即U0=E。
电源与电灯连接的总导线断掉时，电路也是开路状态，这属于不正常状态。
