无源RC滤波器与有源滤波器

　　1、无源RC滤波器

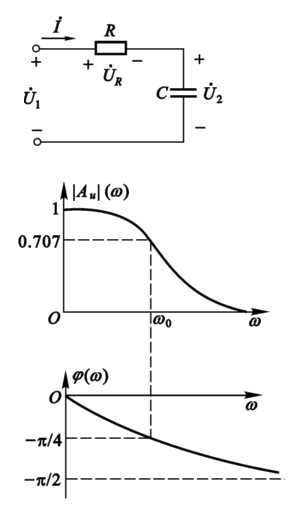

　　由无源器件构成的滤波器称为无源滤波器。无源RC低通滤波器的电路图、幅频特性和相频特性如下图所示： 　　幅频特性为：
　　相频特性为：
　　当输出电压下降到输入电压的70.7%时的角频率称为截止角频率，以表示，此时
　　　　
　　2、有源滤波器
　　一种由RC电路和运算放大器构成的低通滤波器，由于运算放大器是有源元件，故称为有源滤波器。与仅由R、L、C等元件组成的无源滤波器比较，有源滤波器具有体积小、频率特性好等优点，因而得到广泛应用。

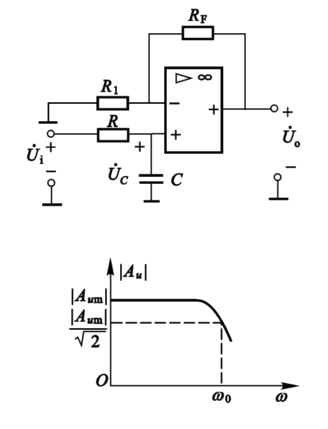

　　下图为有源低通滤波器的电路图及其幅频特性。
