电流互感器电气符号表述方式
时间：2023-03-09来源：佚名
|
对于两个二次绕组的电流互感器，一般一个绕组精度较高用于测量或计量，一个绕组是P级精度的，用于保护；有三个二次绕组的电流互感器，一般一个绕组精度最高用于计量，一个绕组精度次之用于测量或控制，一个绕组是P级精度的，用于保护；或者一个绕组用于计量，二个绕组是P级精度的，都用于保护。
在一次系统图和需要描述二次连接的原理图中，电流互感器符号表述方式不同。如下图所示，形式1适用于一次系统图，形式2适用于二次原理图。

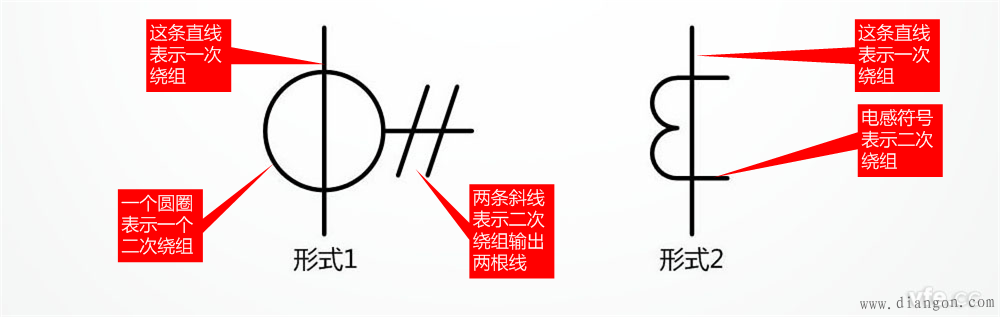

 图1 电流互感器符号详解
在一次系统图中，采用圆圈表示二次绕组，一个圆圈表示一个二次绕组，两个圆圈表示两个二次绕组。圆圈引出线上两根斜线表示每个二次绕组输出两根线。
在描述二次连接的原理图中，采用类似电路中电感符号表示二次绕组，一般用两个半圆表示。
电流互感器的两种表述方式中，一次绕组的表述方式类似，即：一次绕组不论有几匝，均采用一条直线替代。我们可以这样理解：对于常见的穿心式电流互感器，一次绕组实际上就是穿过互感器的一次线路，这条直线就代表穿过的一次线路。

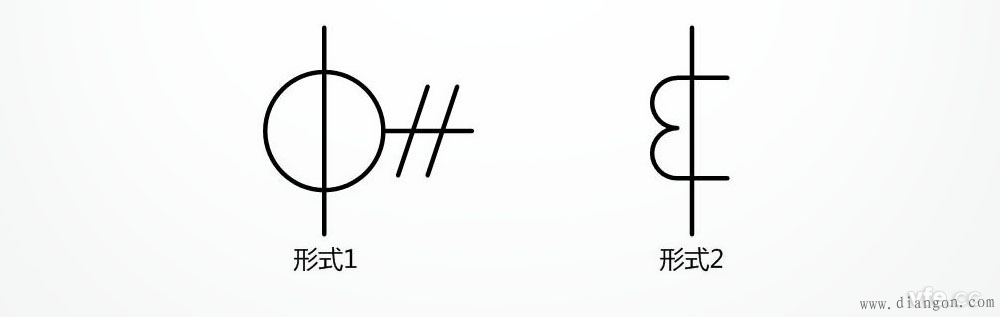

 图2 只有一个次级绕组电流互感器符号图
 图３ 具有两个铁心每个铁心有一个次级绕组的电流互感器符号图

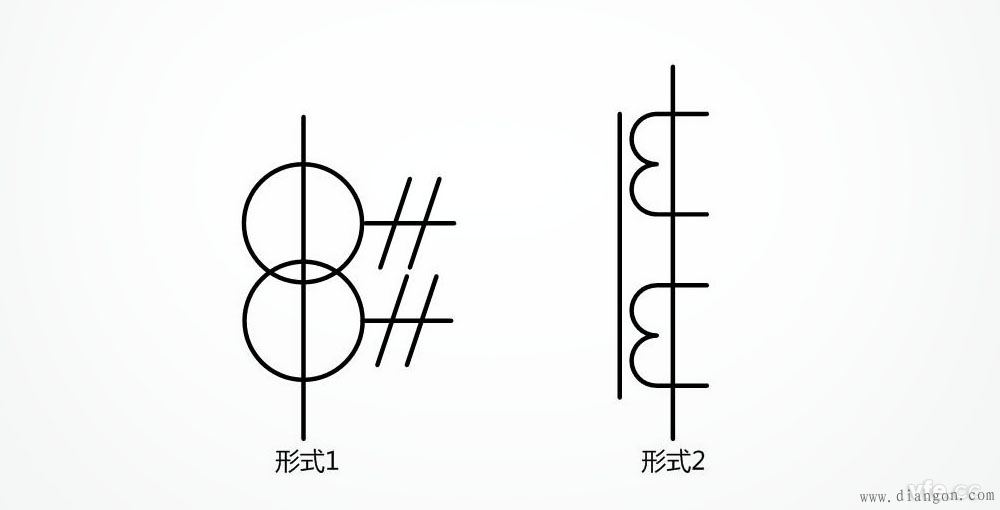

 图４ 在一个铁心上具有两个次级绕组的电流互感器符号图
 图５ 一个次级绕组带一个抽头的电流互感器符号图

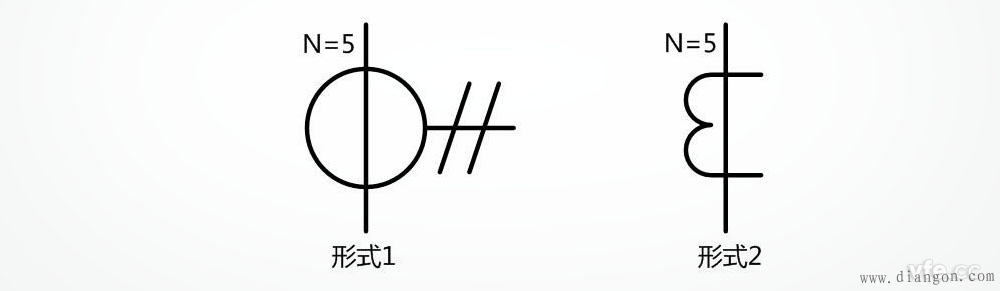

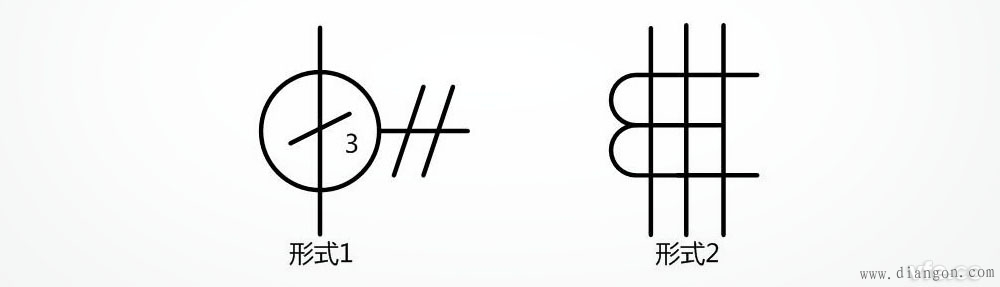

图６ 初级绕组为5匝导体贯穿的电流互感器符号图 注：这种形式的电流互感器不带内装式初级绕组。  图７ 具有三条穿线一次导体的脉冲变压器或电流互感器符号图

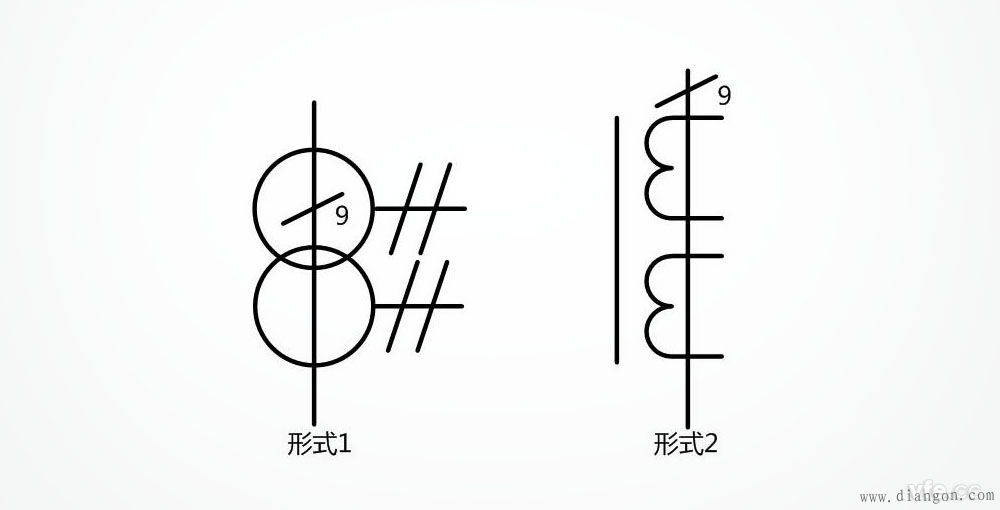

 图８ 在同一个铁心具有两个次级绕组和九条穿线，一次导体的脉冲变压器或电流互感器符号图 |
