电阻的识别与测量方法

（1）电阻的识别
电阻常见类型按材料分有：碳膜电阻、金属膜电阻、线绕电阻、光敏电阻、热敏电阻；按结构分有：固定电阻、可变电阻（亦称电位器）。
电阻的单位：（1）欧姆（Ω）
（2）千欧（ΚΩ） 1kΩ=1000Ω=103 Ω
（3）兆欧（ΜΩ） 1MΩ=1000ΚΩ=106 Ω
（4）吉欧（GΩ） 1GΩ=1000MΩ=109 Ω
（5）太欧（TΩ） 1TΩ=1000GΩ=1012 Ω
电阻的标志方法：

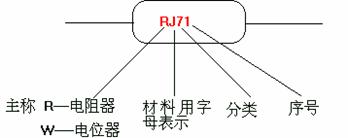

（a）直标法：指电阻表面直接标志出产品主要参数及技术性能的标志方法。如图1所示。

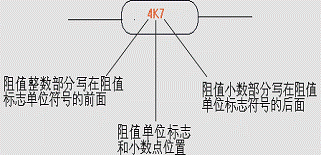

举例：(1) 0.33Ω Ω33 (2)9.1kΩ 9k1 (3) 3600MΩ 3G6
(4) 5.1Ω 5Ω1 (5) 2.7MΩ 2M7

(c) 色标法：指用不同颜色环来表示元件不同参数的方法（见图3）。不同颜色所表示的数值和允许偏差见表1。

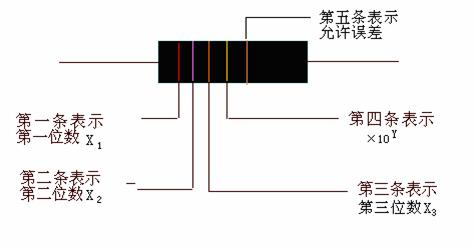

五条色环表示法:

(2)电阻的测量
可以用万用表来测量电阻的阻值，操作时应先在数字万用表V/Ω与COM插孔之间跨接好加载电阻R1并由数字万用表在该电阻挡读出R1的实测值后，若要进行在线测量，必须先测电阻R1，然后接被测电路。不能先接被测电路后并联电阻R1，这会因数字万用表电阻挡的测试电压较高而便被测线路中的硅管趋于导通而失去测量意义（产生较大的测量误差）。
表1 不同颜色所表示的数值和允许偏差
