电气照明平面布置

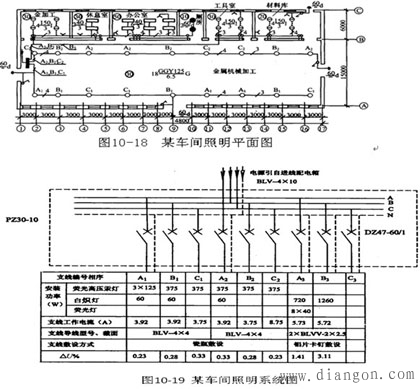

图为某一车间照明的平面布置图，其对应的供配电系统图如图10-19。
由图可以看出，绘制平面布线图时必须注意：
（1）标明配电设备和配电线路的型号；灯具的平均照度，如 30 表示平均照度为30lx；以及灯具的位置、灯数、灯具的型号、灯泡的容量、安装高度和安装方式等。按照GB4728.11-1985规定，灯具的标注格式为




式中，a表示灯数；b表示灯具型号或编号；c表示每盏灯具的灯泡d数；表示灯泡的容量（W）；e表示灯具的悬挂高度m,（无，表示吸顶安装）；f表示安装方式（B为壁式，X为线吊式，L为链吊式，G为管吊式等）；l表示光源的种类（B为白炽灯，L为卤钨灯，Y为荧光灯，G为高压汞灯，N为高压钠灯，JL为金属卤化物灯，X为氙灯）。
2）照明灯具的图形符号应按GB4728-85规定绘制。
（3）须表示出配电设备的位置、编号及型号规格等，标注的格式与动力平面布置图相同。
（4）配电线路也要标注，其标注格式也与动力平面图相同。
（5）如果某种型号规格及敷设方法、部位都相同的线路较多时，可在图上统一注明，而每一条配电干线首端，只需标注其熔体电流或自动开关脱扣器的电流值。
