高压汞灯接线图

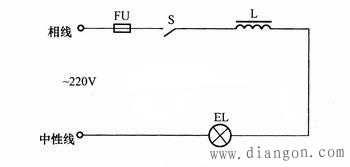

高压汞灯又称高压水银灯，也是一种由气体放电发光的电光源，具有发光效率高、使用寿命长、用电省、耐震性能好、线路简单的特点。其电路如下图所示，图中使用与之配套的镇流器。此类高压汞灯电路广泛应用于街道、广场、车站、码头、工地、运动场等场地的照明。

提示事项：

1. 灯泡必须与符合要求的镇流器配套使用；
2. 高压汞灯使用时温度较高，必须配用额定功率足够的灯座，否则会影响其性能和使用寿命；
3. 反射型高压水银灯、反射性黑光高压水银灯均可按照此图接线；
4. 使用时电压波动不宜过大，否则容易造成灯泡熄灭，并且熄灭后水银灯不能及时重燃
