电路的等效化简

　　等效电路在电路分析中是一个十分重要的概念。很多结构较为复杂的电路都可以用一个结构十分简单的电路去替换，使得电路的分析简单便利，这就是电路的等效化简。

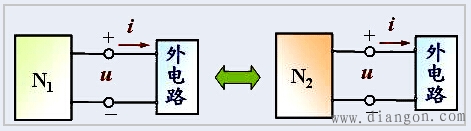

　　一般来说，两个电路只要对应的外接端子（或端口）上的电压和电流关系相同，即外特性相同，不管内部结构是否一样，称它们是相互等效的电路。如图中的N₁和N₂，它们对外电路提供相同的电压u和相同的电流i，即它们对外电路的作用是相同的，但其内部结构可能完全不一样。当两者互相代替时，不影响外电路的工作状态，所以N₁和N₂是等效的。
