西门子S7-300如何通过内部时钟来制作定时器

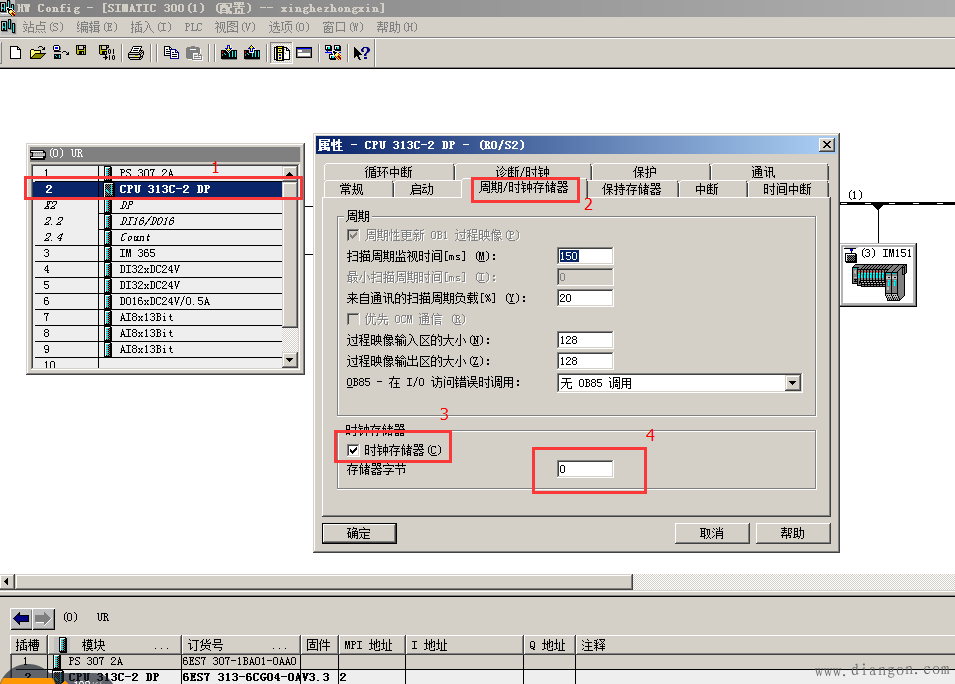

第一步：硬件组态

1. 在硬件组态中双击CPU
2. 弹出“属性”界面勾选“周期/时钟存储器”（clock memory）
3. 勾选“时钟存储器”
4. 然后填写地址 如图填写0就代表MB0

具体操作如下图：

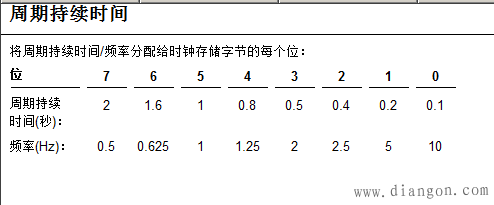

如下图所示 MB0中7个位对应的时间脉冲（此时间脉冲为方波，不是上升沿！）

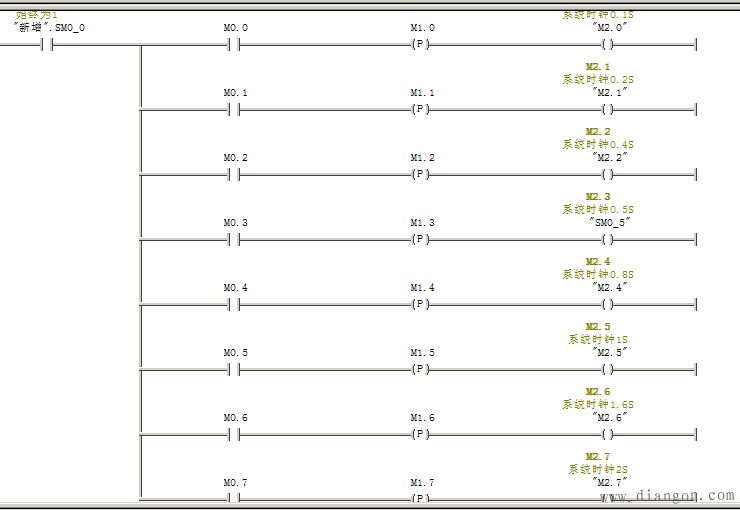

第二步：程序书写

如下图

之前设置的时钟存储器为MB0

由于设置的系统时钟为方波型，不能直接用于计时，需要做成上升沿（每隔N秒一次上升沿）

第三步：计时

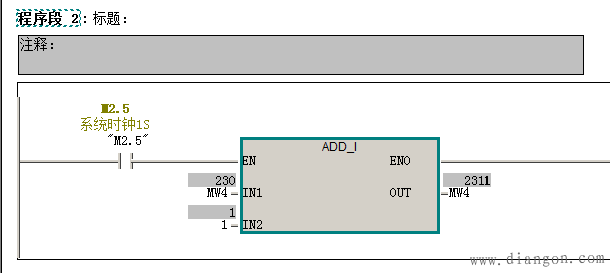

可以通过用ADD_I指令来实现计时

将之前做的每隔一秒钟导通的上升沿作为使能，每隔1S中自加1一次，来实现计时
