在WinCC flexible中如何组态通过PLC进行画面切换？

如果希望通过西门子plc进行画面切换，可以使用2种方式：
使用“作业邮箱”区域指针
使用触发变量
使用“作业邮箱”区域指针
在连接设置中可以找到“作业邮箱”区域指针，作业邮箱编号51执行画面切换，对于hmi面板和WinCC flexible高级版运行系统可以使用这个区域指针。
如果对此话题需要更多的细节，可以参考条目ID：24372078和WinCC flexible 2008通讯手册(条目ID：18797552)，具体位置：“通讯部分1>与SIMATIC S7控制器通讯>用户数据区>区域指针>“作业邮箱”区域指针”。
使用触发变量

作为一种选择，也可以使用PLC的一个变量组态画面切换，过程如下：
1.　在控制器中创建一个名为“PicNo”、类型为“Int”的变量；

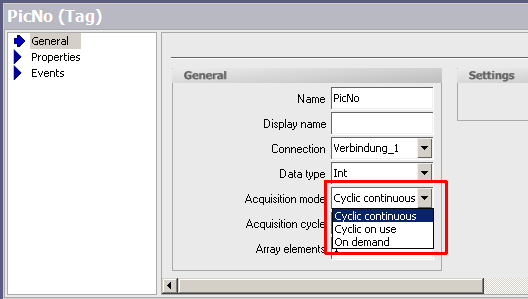

2.　在操作面板中插入这个变量作为HMI变量，设定这个变量的采集模式为“循环连续”；

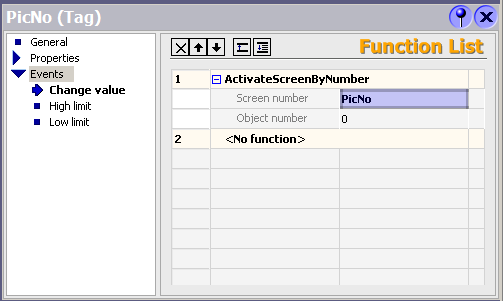

3.　在这个变量的数值更改事件中组态函数“Activate　Screen　By　Number”；
4.　在“Screen　number”中选择变量“PicNo”；

每当“PicNo”更改一次数值将产生一次切换，切换到画面编号为“PicNo”当前值的画面。
