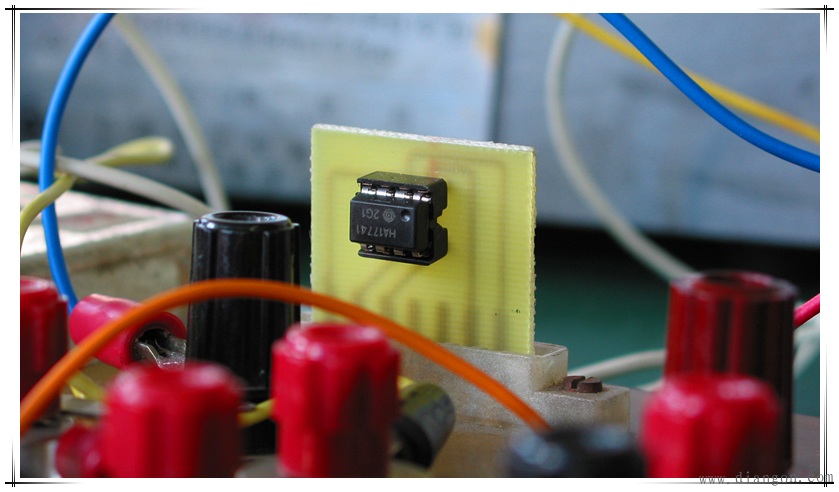

集成运算放大器的应用

集成运算放大器的增益高（可达60~180dB），输入电阻大（几十千欧至百万兆欧），输出电阻低（几十欧），共模抑制比高（60~170dB），失调与飘移小，而且还具有输入电压为零时输出电压亦为零的特点，适用于正，负两种极性信号的输入和输出。

模拟集成电路一般是由一块厚约0.2~0.25mm的P型硅片制成，这种硅片是集成电路的基片。基片上可以做出包含有数十个或更多的BJT或FET、电阻和连接导线的电路。

运算放大器除具有 、-输入端和输出端外，还有 、-电源供电端、外接补偿电路端、调零端、相位补偿端、公共接地端及其他附加端等。它的闭环放大倍数取决于外接反馈电阻，这给使用带来很大方便。

1.差动输入级：使运放具有尽可能高的输入电阻及共模抑制比。

2.中间放大级：由多级直接耦合放大器组成，以获得足够高的电压增益。

3.输出级：可使运放具有一定幅度的输出电压、输出电流和尽可能小的输出电阻。在输出过载时有自动保护作用以免损坏集成块。输出级一般为互补对称推挽电路。

4.偏置电路为各级电路提供合适的静态工作点。为使工作点稳定，一般采用恒流源偏置电路。
