三极管功率放大电路

　　在嵌入式电路设计中，很少使用到功率放大电路，昨天将大学模电教材晶体管内容通读后有所感悟，虽然当时模电自认为学的不错但重读之后才发现当时只是死记硬背而没有真正领悟。

　　静态工作点不但决定是否会失真，而且还影响电压放大倍数、输入电阻等动态参数。然而在实际电路中由于环境温度的变化而使得静态工作点补稳定，从而使得动态参数不稳定，更严重可能造成电路不能正常工作;在所有环境因素中，温度对动态参数的影响是最大的。

　　当温度升高时，晶体管放大倍数变大且ICE明显变大。以共射极电路为例，当温度升高时将使Q点向饱和区域移动;当温度降低时将使Q点向截止区域移动。

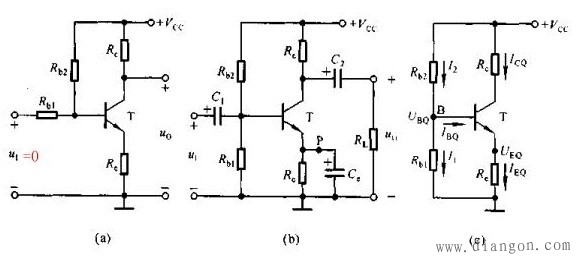

　　下图是典型的静态工作点电路

　　图AB均有相同的等效直流电路。为了稳定Q工作点，通常要满足I1>>IBQ而使得

　　VBQ =Rb1*VCC/ Rb2 Rb1

　　通过这样设计使得无论环境温度怎么变化，VBQ将基本保持不变。

　　当温度升高时ICE变大，而使得VEQ变大，因VBE=VBQ – VEQ所以VBE将变小;由于VBE变小故IBE也将变小，从而ICE将变小。

　　RE的使用将直流负反馈引入使得Q工作点越稳定，一般而言是反馈越强，Q点越稳定。

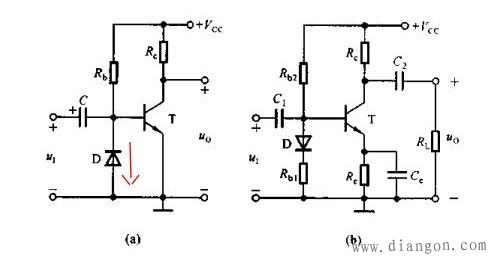

　　其他稳定Q工作点电路

　　以上为利用二极管方向特性和正向特性进行温度补偿的电路。

　　对图A而言，因为IRB=ID IBE,当温度上升时ICE和ID变大(方向电流随温度升高变大)，这样将使得IBE减小而造成ICE减小。
