三相变压器电气符号

　　三相变压器广泛适用于交流50Hz至60Hz，电压660V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5%）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。

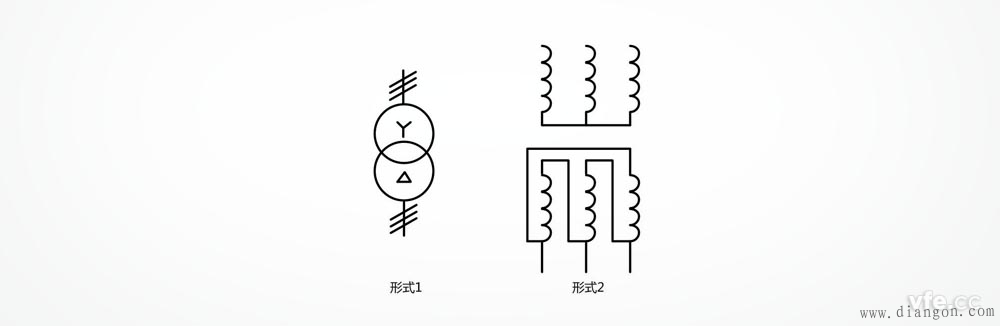

星形三角形连接的三相变压器

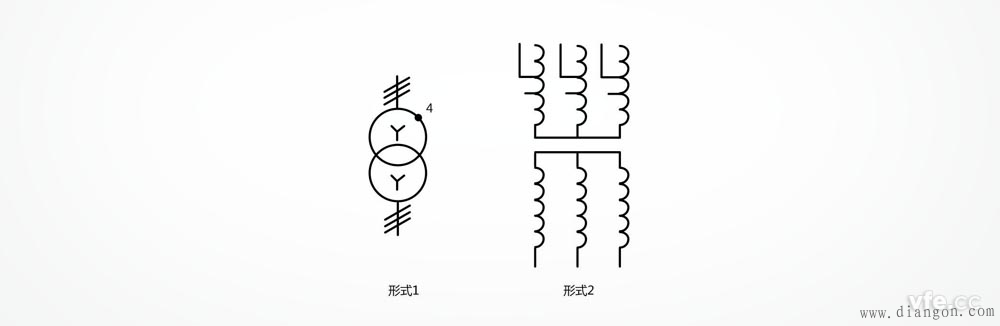

具有个抽头的星形连接的三相变压器，每个初级绕组除其端头外还示出个可用的连接点

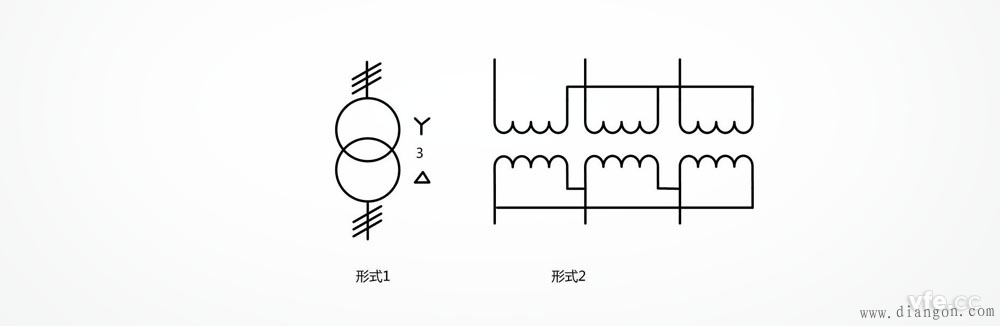

星形三角形连接的由单相变压器组成的三相变压器

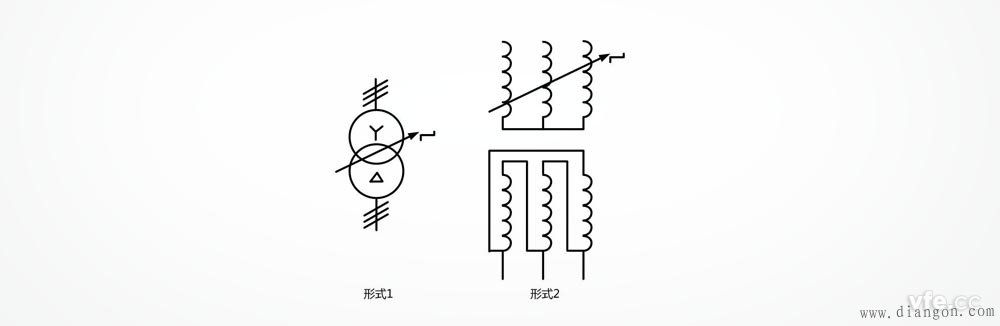

具有有载分接开关的星形三角形连接的三相变压器

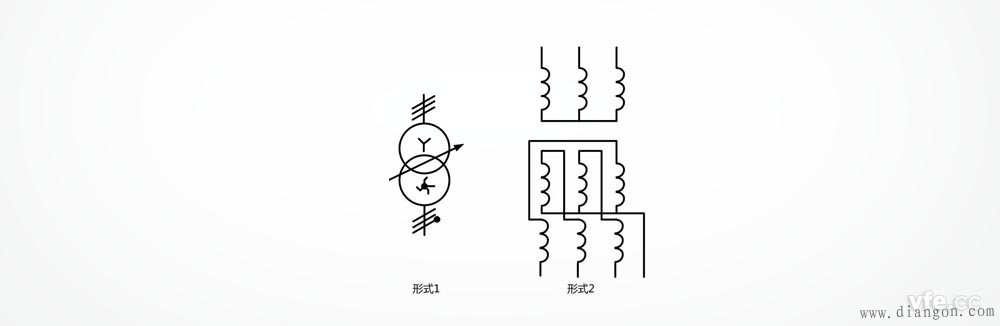

星形曲折形中性点引出连接的三相变压器

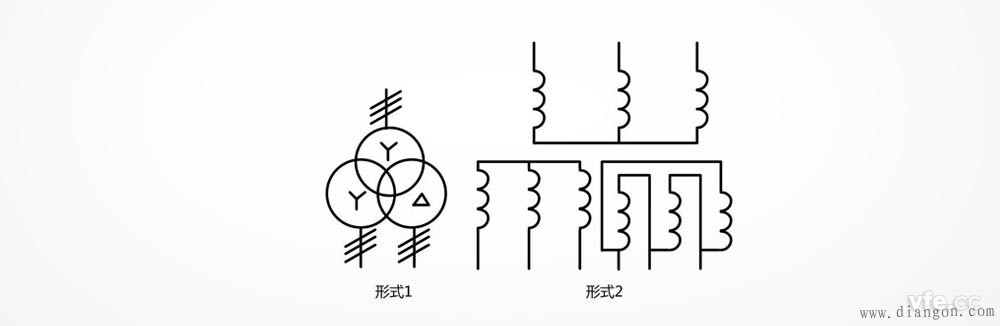

星形星形三角形连接的三相变压器
