两台电动机交替启动停止电路图

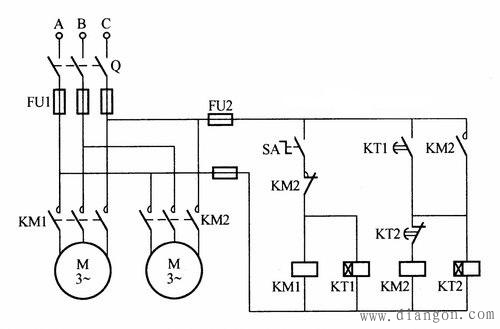

如下图所示控电路能实现对两台三相异步电动机做定时交替工作。接触器KM1和KM2分别控制电动机Ml和M2。控制要求是：电动机M1工作确定的时间后，停止工作，且电动机M2开始工作; M2工作确定的时间后，停止工作，且M1又开始工作。

交替工作原理：合上电源开关Q和控制开关SA，KM1得电，使电动机M1起动运行，同时时间继电器KT1得电。当KT1延时时间（运行时间）到，其常开延时闭合触点闭合，使接触器KM2得电并自锁，使电动机M2起动运行；KM2常闭触点断开，KM1断电，电动机M1停止运行，同时时间继电器KT2得电，当KT2延时时间到，其常闭延时断开触点断开，KM2断电，其常开触点断开，KT2断电。KM2的常闭触点闭合，又使KM1得电，电动机M1再次起动运行，使两台电动机M1、M2进人定时交替工作状态。
