欧姆龙触摸屏的通讯设置

概况：plc五台，分别命名为1#，2#，3#，4#，5#PLC

触摸屏五台，分别命名为1#，2#，3#，4#，5#触摸屏

通过交换机相互通讯。

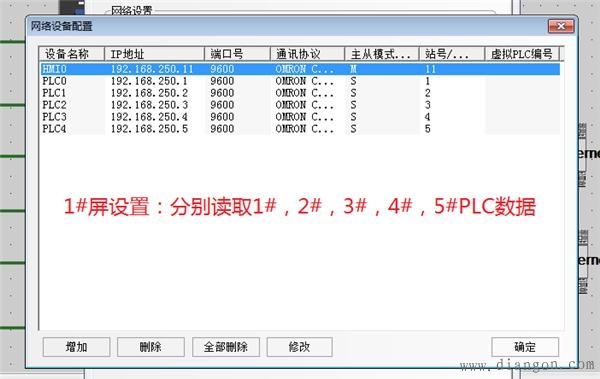

其中1#触摸屏需要读取1#，2#，3#，4#，5#PLC数据

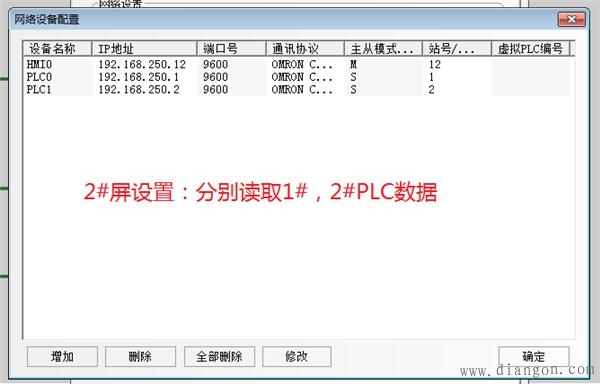

2#触摸屏需要读取1#，2#PLC数据

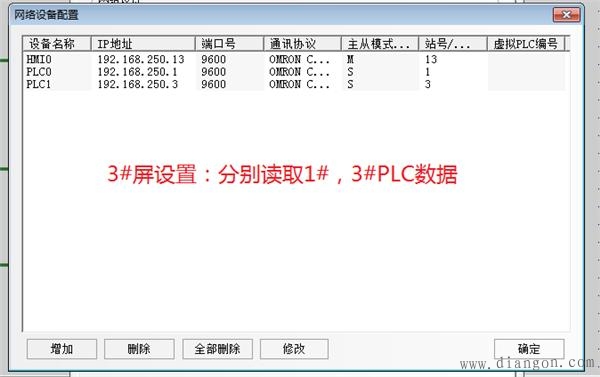

3#触摸屏需要读取1#，3#PLC数据

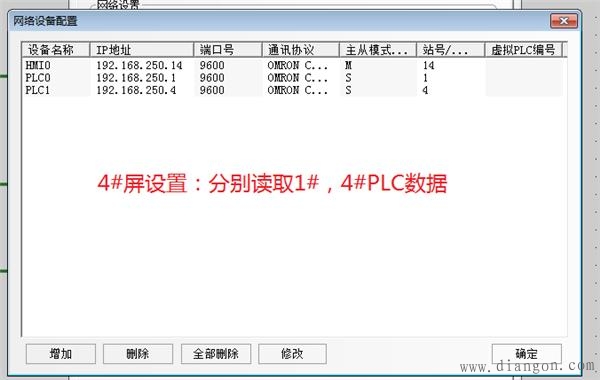

4#触摸屏需要读取1#，4#PLC数据

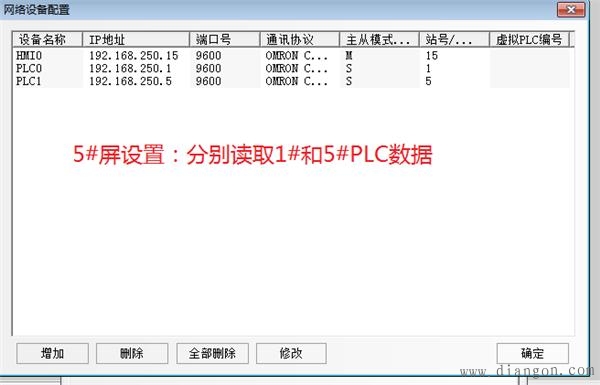

5#触摸屏需要读取1#，5#PLC数据

首先定义一下个设备的IP地址

1#PLC：192.168.250.1

2#PLC：192.168.250.2

3#PLC：192.168.250.3

4#PLC：192.168.250.4

5#PLC：192.168.250.5

1#触摸屏：192.168.250.11

2#触摸屏：192.168.250.12

3#触摸屏：192.168.250.13

4#触摸屏：192.168.250.14

5#触摸屏：192.168.250.15

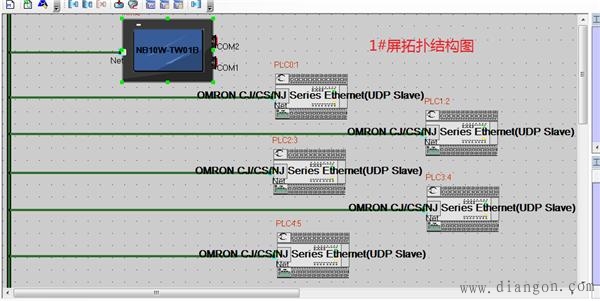

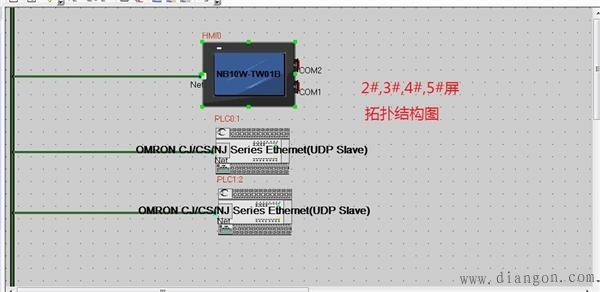

具体设置如图所示：
