TTL集成逻辑门电路的型号及其使用常识，引脚识别及其安全操作的方法
时间：2023-03-09作者：佚名
|
1.TTL集成逻辑门电路
TTL集成逻辑门电路是三极管——三极管逻辑门电路的简称，是一种三极管集成电路。由于TTL集成电路生产工艺成熟、产品参数稳定、工作可靠、开关速度高，因此获得了广泛的应用。我国TTL系列产品型号较多，如T4000、T3000、T2000等。下面介绍几种常用的TTL集成门。

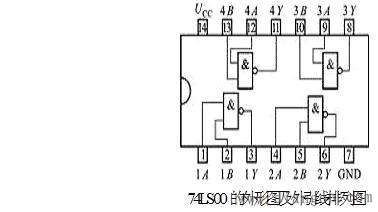

（1）集成与非门 如图所示为集成四-二输入与非门T4000（74LS00）的外形及外引线排列图，T4000（74LS00）是四2输入与非门，即该集成电路内部有四个独立的两输入与非门电路。其逻辑表达式为 。 在图中，A、B为输入逻辑变量，Y是逻辑函数，UCC接电源正极，GND接电源负极（GND又称公共端）。 （2）集成与门

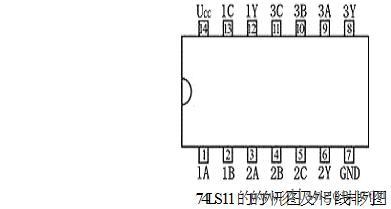

如图所示为集成三-三输入与门74LS11的引脚排列图，其逻辑表达式为
 。 （3）集成非门
如图所示为集成六反相器（非门）74LS04的引脚排列图，其逻辑表达式为
 。 （4）或非门
如图所示为集成四-二输入或非门74LS02的引脚排列图，其逻辑表达式为
 。 2．其他类型TTL逻辑门
在TTL电路中，还有其他功能的门电路，例如OC门、三态门等。
（1）OC门
前面介绍的TTL与非门是不能将两个或两个以上门的输出端并联在一起。在实际工程中常常需要将两个或两个以上的与非门的输出端并联在一起，我们称为线与。因为若一个门的输出端是高电平而另一个门的输出是低电平，则输出端并联以后必然有很大的负载电流同时流过这两个门的输出级。这个电流的数值将远远超过正常工作电流，可能使门电路损坏。

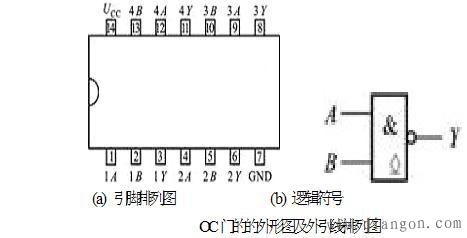

将与非门的集电极开路，可以解决这个问题。我们把集电极开路的与非门称为OC门。如图所示，（a）图为OC门的引脚排列图，（b）图为OC门的逻辑符号。
 几个OC门的输出端并联在一起使用，称为线与。OC门正常工作，必须在输出端接一个上拉电阻 与

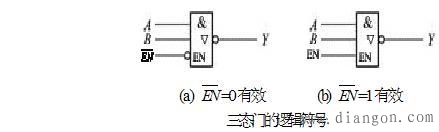

 电源 相连。（2）三态输出门（TS门） 具有三种输出状态高电平、低电平、高电阻的门电路，称为三态门电路。如图所示为三态门的逻辑符号，是在普通门电路的基础上，多了一个控制端 或EN，称为使能端。 图（a）中， 低电平有效。即当=0时，其逻辑功能与普通与非门功能相同。而当=1时，输出呈现高阻状态，输出端相当于断路状态。图（b）中，EN高电平有效。即当EN=1时，其逻辑功能与普通与非门功能相同。而当
=1时，输出呈现高阻状态，输出端相当于断路状态。3．TTL门电路使用注意事项
（1）TTL集成电路引脚排列方法

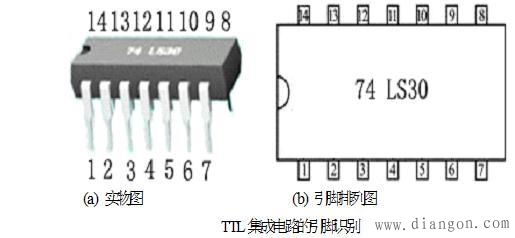

如下图所示，（a）图为TTL集成门电路外形图，（b）图为引脚排列图。TTL集成电路通常是双列直插式，不同功能的集成电路，其引脚个数不同。引脚编号排列方法是：把凹槽标志置于左方，引脚向下，逆时针自下而上顺序排列。
 （2）多余或暂时不用的输入端的处理
① 暂时不用的与输入端可通过1 kΩ电阻接电源，或电源电压小于等于5 V可直接接电源。
② 不使用的与输入端可以悬空（悬空输入端相当于接高电平1），不使用的或输入端接地（接地相当于接低电平0）。实际使用中，悬空的输入端容易接收各种干扰信号，导致工作不稳定，一般不提倡。
③ 将不使用的输入端并接在使用的输入端上。这种处理方法影响前级负载及增加输入电容，影响电路的工作速度。
④ TTL电路输入端不可串接大电阻，不使用的与非输入端应剪短。
（3）输出端的处理
① TTL一般门电路输出端不允许线与连接，也不能和电源或地短接，否则将损坏器件。
② OC门和三态门电路可以实现线与连接。
（4）其他注意事项
① 安装时要注意集成块外引脚的排列顺序，接插集成块时用力适度，防止引脚折伤。
② 焊接时用25 W电烙铁比较合适，焊接时间不宜过长。
③ 调试使用时，要注意电源电压的大小和极性，尽量稳定在 5 V，以免损坏集成块。
④ 引线要尽量短，若引线不能缩短时，要考虑加屏蔽措施。要注意防止外界电磁干扰的影响。 |
