220v单相电机正反转接法

这是单电容电机YL90L-4，我自己测试出来的方法,希望能帮到有需要的人

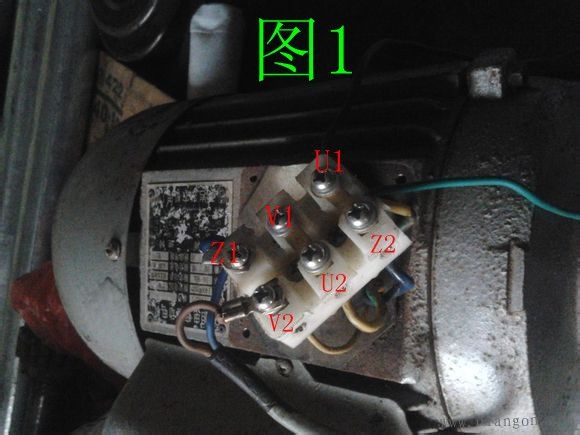

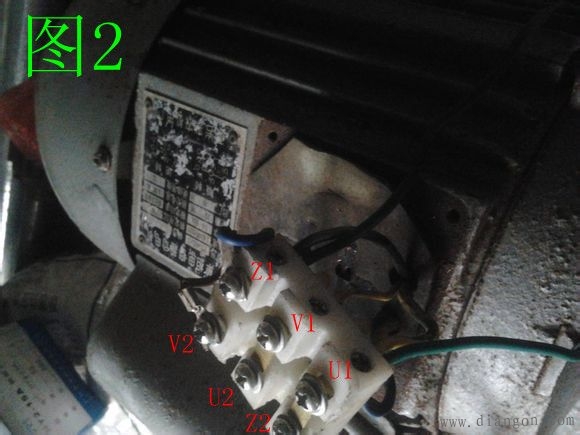

图1，图2中~~U2与Z2~~~~Z1与U1~~~同时换位就可以反过来转了。要两边的线都换位才行。

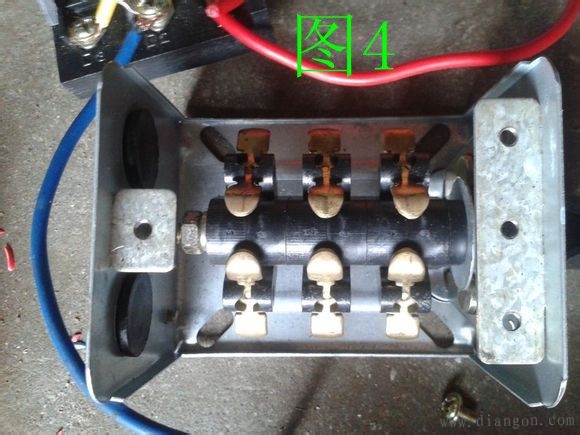

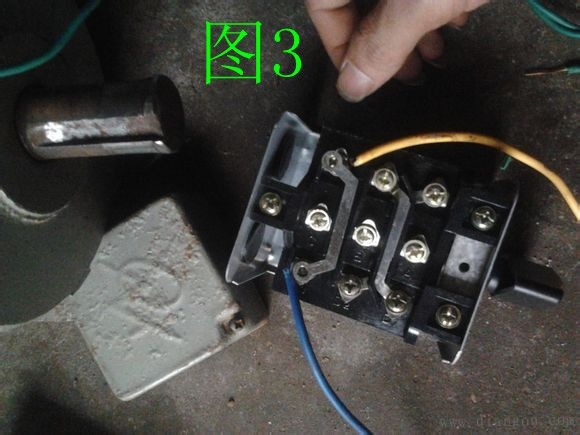

图3是开关接线面~~图4是开关里面的式样~~~这是用来核对开关的~~~图3的接线要更改~~如图6

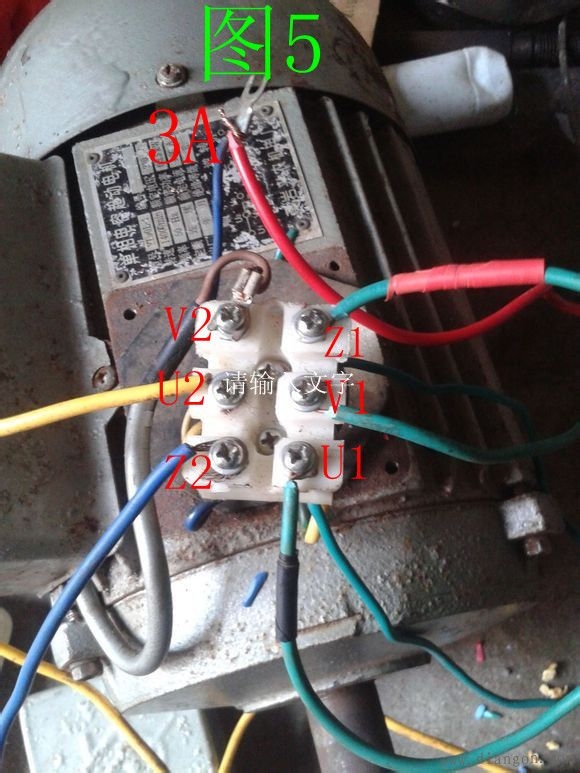

图5~~对照图1~~先别看接线~~~~把Z1中电容接线拆开~~U2与V1，Z2与U1的连接断开~~~（图1和图2中可以看到U2与V1，Z2与U1是连接这的~要断开连接）

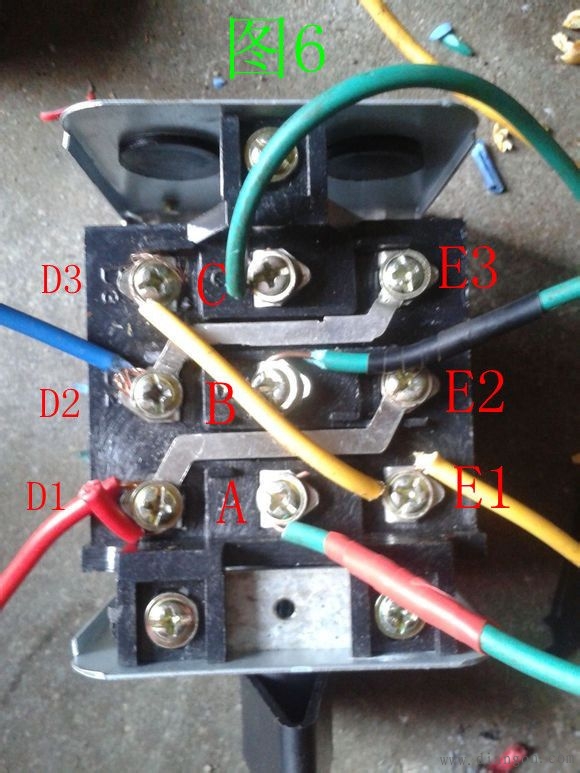

图6~~~对照图3~~把开关的所有连接全拆开，再按图六连接~~~D3连E1~~D2连E3~~D1连E2~~

开关与电机连接~~对照图6（开关）与图5（电机）~~~D1接3A（即电机Z1中拆开的电容接头）,D2接Z2，D3（即E5）接U2，C接V1，B接U1，A接Z1~~~~~~完成接线就可以在开关里控制电机正反转向了~~~~~~~~希望可以帮到像我这样，不会看电路图而又有需要的人~~不用再像我这样，想到头痛才弄好~~~
