汽车电池充电器LT3653电路设计

　　LT3653 是一款具可编程输出电流限制功能的单片式、电流模式 PWM 降压型稳压器。该器件通常与电池充电器电源通路控制器一起使用，以对输出进行预调节，并优化电池充电器效率。输出电流限制功能提供了对系统功耗的准确控制。

　　7.5V 至 30V 的宽工作输入电压范围使得 LT3653 适合于多种输入电源，包括未调整的 12V 墙上适配器、24V 工业电源、FireWire 和汽车电源。输入过压保护功能使 LT3653 能够处理 60V 的输入瞬态电压。

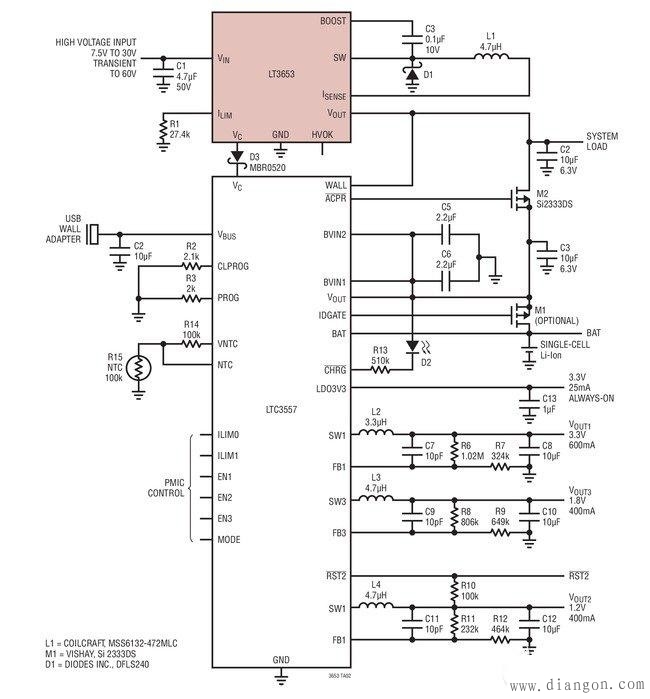

　　LT3653 / LTC3557 双输入高效电池充电器

　　LT3653 的控制引脚 VC 可用于外部电池跟踪控制 （Bat-Track）。在输入开路或短路期间，LT3653 将阻止输出放电。

　　HVOK 引脚用于指示内部偏置电源接入，而且未发生故障 （即：过热以及输入过压和欠压）。LT3653 包括一个 1.5MHz 频率振荡器、内部补偿电路和一个内部升压二极管，旨在最大限度地减少外部元件的数目。LT3653 采用具有裸露衬垫的 8 引脚 （2mm x 3mm） DFN 封装，以实现低热阻。
