电流互感器原理和接线图解

　　电流互感器用来测量交流大电流或进行交流高电压下电流的测量，它是根据变压器的变流原理制成的，即
　　　　
　　式中称电流变比，。为已知常数，根据测出的就可算出待测的。电流互感器副边绕组的额定电流表规定为5 A或1 A。
　　下图为电流互感器的接线图。使用时切记副绕组不得开路，否则会在副边产生过高的危险电压并使铁芯严重发热。为安全起见，电流互感器的铁芯及副绕组的一端应该接地。

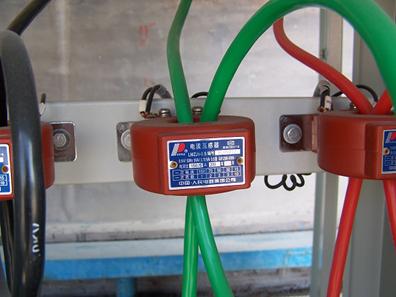

　　下图为潜油电泵机组控制柜中使用的电流互感器。每相使用了一个电流互感器，每根相线都两次穿过互感器，即原边绕组匝数为2匝。
