单稳态触发器电路图
时间：2023-03-09来源：佚名
|

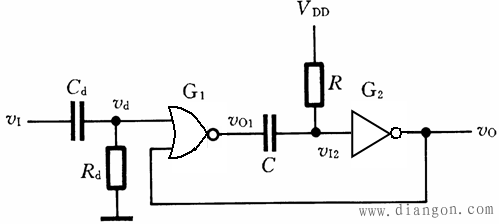

由RC电路构成的单稳态触发器中，稳态到暂稳态需要输入触发脉冲，暂稳态的持续时间即脉冲宽度是由电路的阻容元件RC决定的，与输入信号无关。 单稳态触发器可以用于产生固定宽度的脉冲信号，主要用于定时、延时与整形、消除噪声等。 典型电路图：

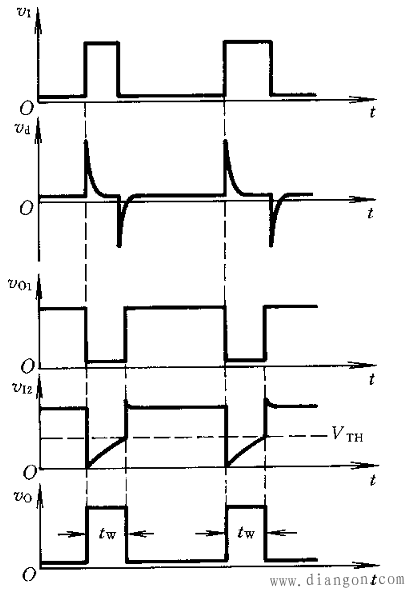

可产生如下图所示波形：
|
