什么是示波器？示波器使用说明

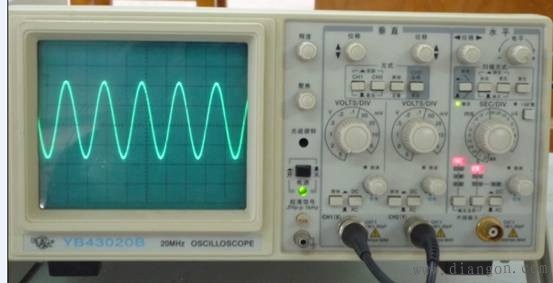

示波器是一种用来观测各种周期性变化电压波形的电子仪器，可用来测量其幅度、频率、相位等等。一个示波器主要由示波管、垂直放大器、水平放大器、锯齿波发生器、衰减器等部分组成。YB43020B型示波器具有 0～20MHz的频带宽度；垂直灵敏度为 2mV/div～10V/div，扫描系统采用全频带触发式自动扫描电路，并具有交替扩展扫描功能，实现二踪四迹显示。（整体面板如下图）

使用说明：

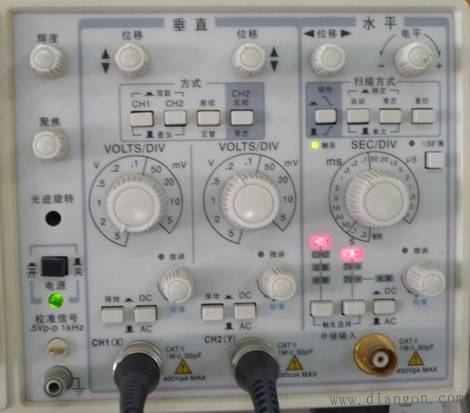

示波器操作部分如下图所示，以下介绍操作过程：

电源开关：按入此开关，仪器电源接通，指示灯亮。
辉度：光迹亮度调节，顺时针旋转光迹增亮。
聚焦：用以调节示波管电子束的焦点，使显示的光点成为细而清晰的圆点。
光迹旋转: 调节光迹与水平线平行。
探极校准信号: 此端口输出幅度为 0.5V，频率为 1kHz的方波信号，用以校准 Y轴偏转系数和扫描时间系数。
耦合方式选择: 垂直通道1，2的输入耦合方式选择，AC：信号中的直流分量被隔开，用以观察信号的交流成份； DC：信号与仪器通道直接耦合，当需要观察信号的直流分量或被测信号的频率较低时应选用此方式；接地：输入端处于接地状态，用以确定输入端为零电位时光迹所在位置。
通道 1输入插座 CH1(X): 双功能端口，在常规使用时，此端口作为垂直通道 1 的输入口，当仪器工作在 X-Y方式时此端口作为水平轴信号输入口。
通道 2输入插座CH1(Y)：垂直通道 2的输入端口，在 X-Y方式时，作为 Y轴输入口。
灵敏度选择开关: 选择垂直轴的偏转系数，从 2mV/div～10V/div分 12个档级调整，可根据被测信号的电压幅度选择合适的档级.
微调: 用以连续调节垂直轴的偏转系数，调节范围≥2.5倍，该旋钮逆时针旋足时为校准位置，此时可根据“VOLTS／DIV”开关度盘位置和屏幕显示幅度读取该信号的电压值。
垂直位移: 用以调节光迹在垂直方向的位置。
垂直方式: 选择垂直系统的工作方式。
CH1：只显示 CH1通道的信号。
CH2：只显示 CH2通道的信号。
交替：用于同时观察两路信号，此时两路信号交替显示，该方式适合于在扫描速率较快时使用。
断续：两路信号断续工作，适合于在扫描速率较慢时同时观察两路信号。
叠加：用于显示两路信号相加的结果，当 CH2极性开关被按入时，则两信号相减。
CH2反相：此按键未按入时，CH2的信号为常态显示，按入此键时，CH2的信号被反相。
水平位移：用以调节光迹在水平方向的位置。
极性：用以选择被测信号在上升沿或下降沿触发扫描。
电平：用以调节被测信号在变化至某一电平时触发扫描。
扫描方式：选择产生扫描的方式。
自动(AUTO)：当无触发信号输入时，屏幕上显示扫描光迹，一旦有触发信号输入，电路自动转换为触发扫描状态，调节电平可使波形稳定的显示在屏幕上，此方式适合观察频率在50Hz以上的信号。
常态(NORM)：无信号输入时，屏幕上无光迹显示，有信号输入时，且触发电平旋钮在合适位置上，电路被触发扫描，当被测信号频率低于 50Hz时，必须选择该方式。
锁定：仪器工作在锁定状态后，无需调节电平即可使波形稳定的显示在屏幕上。
单次：用于产生单次扫描，进入单次状态后，按动复位键，电路工作在单次扫描方式，扫
描电路处于等待状态，当触发信号输入时，扫描只产生一次，下次扫描需再次按动
复位按键。
触发指示(TRIG’D READY)：该指示灯具有两种功能指示，当仪器工作在非单次扫描方式时，
该灯亮表示扫描电路工作在被触发状态，当仪器工作在单次扫描方式时，该灯亮表
示扫描电路在准备状态，此时若有信号输入将产生一次扫描，指示灯随之熄灭。
扫描扩展指示：在按入“×5扩展”或“交替扩展”后指示灯亮。
×5扩展：按入后扫描速度扩展 5倍。
交替扩展扫描：按入后，可同时显示原扫描时间和被扩展×5后的扫描时间。（注：在扫描速度慢时，可能出现交替闪烁）。
光迹分离：用于调节主扫描和扩展×5扫描后的扫描线的相对位置。
扫描速率选择开关：根据被测信号的频率高低，选择合适的档极。当扫描“微调”置校准位
置时，可根据度盘的位置和波形在水平轴的距离读出被测信号的时间参数。
微调：用于连续调节扫描速率，调节范围≥2.5倍。逆时针旋足为校准位置。
慢扫描开关：用于观察低频脉冲信号。
触发源：用于选择不同的触发源。
第一组：
CH1：在双踪显示时，触发信号来自 CHl通道，单踪显示时，触发信号则来自被显示的通道。
CH2：在双踪显示时，触发信号来自 CH2通道，单踪显示时，触发信号则来自被显示的通道。
交替：在双踪交替显示时，触发信号交替来自于两个Y通道，此方式用于同时观察两路不相关的信号。
外接：触发信号来自于外接输入端口。
第二组：
常态：用于一般常规信号的测量。
TV-V：用于观察电视场信号。
TV-H：用于观察电视行信号。
电源：用于与市电信号同步。
AC/DC：外触发信号的耦合方式，当选择外触发源，且信号频率很低时，应将开关置 DC位置。
