国标谐波限值

　《中华人民共和国国家标准GB/T 14549-1993》对公用电网谐波有着明确的限值规定。

　　1、公共电网谐波电压（相电压）限值

　　表1：公共电网谐波电压（相电压）

　　2、谐波电流允许值

　　公共联接点的全部用户向该点注入的谐波电流分量（方均根值）不应超过表2种规定的允许值。当公共联接点处的最小短路容量不同于基准短路容量时，表2中的谐波电流允许值的换算见附录B（补充件）。

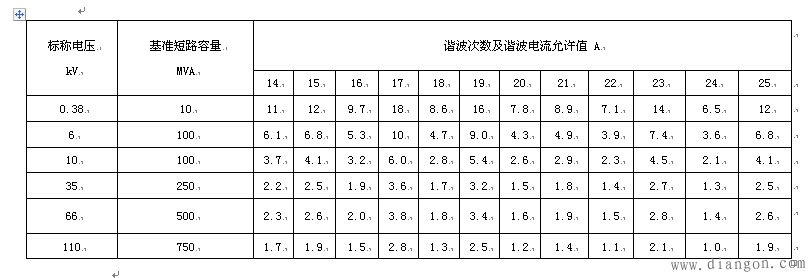

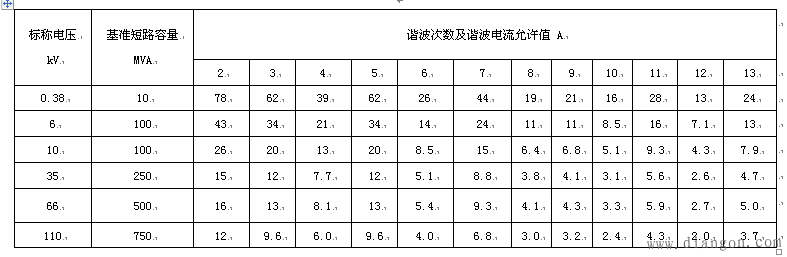

　　表2：注入公共联接点的谐波电流允许值

　　注：220kV基准短路容量取2000 MVA。
