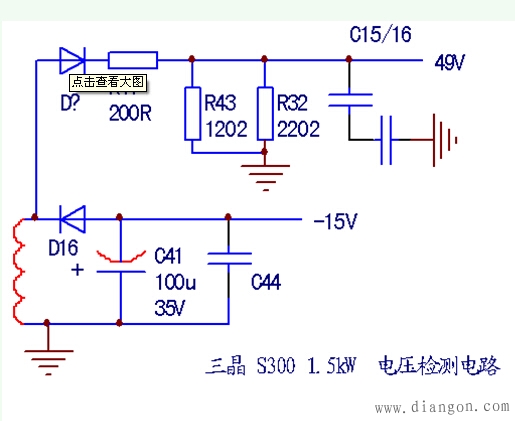

三晶S300型1.5kW变频器的电压检测电路如下图所示。该机上电后显示“LU”，意为直流回路欠电压。直流电压检测信号取自开关变压器的-15V供电绕组，D？的正向整流时间与开关管的饱和导通时间重合，故从一、二次绕组匝数比上能反映出一次侧电源电压的高低。与MCU主板脱离后，测此电路输出电压为9V左右，根据经验，此电压明显偏低，一般约为40V左右。首先测量-15V输出电压正常，故可排除电源电路本身的故障。故障仅仅局限于D？至C15、C16等6个元件身上。
那么该检测电压究竟是被“准”给拉低了？或者说，这股水是被“准”给喝掉了？（此处请大家注意：切匆被拉低或喝掉的“常规概念”框死，否则会使检修陷入牛角尖的，哈哈。）是R41电阻值变大，还是C15、C16有漏电所致。检查一无所获。将R43/32，C15/16全部摘下，即电路彻底空载，电压反而变为8V左右。
再次确定D？与R41均无异常，回头反思该检测电压的特性：仅在开关管有限的饱和导通期间内出现。因为开关变压器一、二次绕组之间极低的匝数比，使得开关电压具有稳压范围宽的特点，从而说明，开关管的导通时间远远短于截止时间。换句话说，此处检测电压的高电位，其实是被C15、C16电容滤波“抬起来”的！果断用1uF100V电解电容并联在C15/C16两端上电试机，测检测电压跃升为49V，屏显正常，故障修复。
C15/C16虽充电时间短，但放电时间常数也远远大于充电时间常数，其上所积累的近乎为D？整流的峰值电压。当C15/C16断路或失容后，对检测电压的“抬升”作用消失，致使检测信号大幅度跌落，引发LU报警。
由于对贴片电容的失容易于忽略，其容量也不方便检测，有时会导致误判，需要注意。遇有此类故障，可先并联1uF100V电解电容（或0.47uF100V电容）试验，往往事半功倍，故障就此修复。由于检测电压值较高，不宜用50V耐压以下电容代换！
