TN、TT系统接地漏电计算

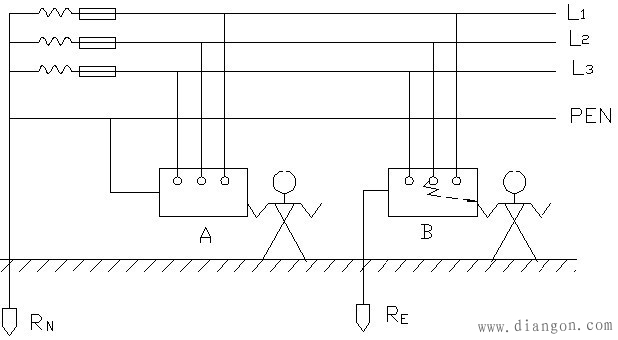

如简图所示为某实际中采取的防止间接接触电击的技术措施原理图。该系统采用熔断器作为短路保护元件，熔体（熔丝）额定电流IFU＝30A。RN=RE=4Ω。额定用电电压为220/380V（相电压为220V,线电压为380V）。线路中的相零线回路阻抗忽略不计。图中A、B分别为电气设备正常情况下不带电的金属外壳。

问题1：图中采取了哪两种保护系统？
答：TN系统或（保护接零或接零保护）。TT系统或（保护接地）。
问题2：如果B出现漏电现象（相线碰壳），试通过计算分别说明：当人触及B和A时，是否是安全的？
答：当设备B漏电时，则设备B与设备A的对地电压分别为：
UE= U RE /（RN RE） =4 220/（4 4）=110(V)
UN= U RN /（RN RE） =4 220/（4 4）=110(V)
故障电流：ISE=U/ （RN RE） =220/（4 4）=27.5（A）
依题意，IFU＝30A ，则 ISE ＜IFU，故障电流不能使熔体熔断，故，设备A与设备B的外壳将长期带有110V的电压，人如果触及到A或B，将发生触电危险。
（注：当发生碰壳时，电流经保护接地电阻-大地-中性点接地电阻至中性点，所以两个接地电阻与地都有1/2D电压降。又因零线在中性点接出，所以接零设备外壳带有一半相电压。理论依据是你设中性点接地电阻和电气设备接地电阻相等。另外中性点接地电阻和电气设备接地电阻都不得大于8欧姆。当碰壳时是指保护接地设备，电流不会流入零线。）
问题3：如何改进，使保护系统成为安全的？
答：①设备B按正确的方式接入快速切断故障装置（如漏电保护器）。或
②设备B的外壳再同保护零线连接起来，构成TN系统。
