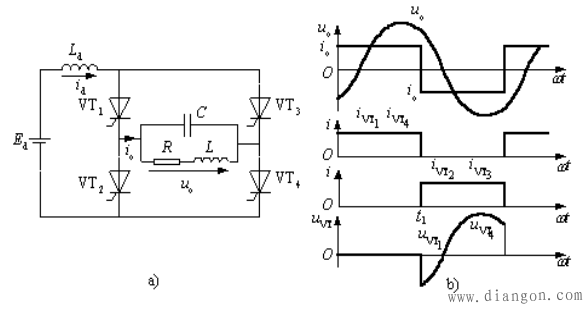

逆变电路原理图

逆变电路的应用非常广泛。在已有的各种电源中，蓄电池、干电池、太阳能电池等都是直流电源，当需要这些电源向交流负载供电时，就需要逆变电路。另外，交流电机调速用变频器、不间断电源、感应加热电源等电力电子装置使用非常广泛，其电路的核心部分都是逆变电路。它的基本作用是在控制电路的控制下将中间直流电路输出的直流电源转换为频率和电压都任意可调的交流电源。

将直流电能变换为交流电能的变换电路。可用于构成各种交流电源，在工业中得到广泛应用。生产中最常见的交流电源是由发电厂供电的公共电网（中国采用线电压方均根值为380V，频率为50Hz供电制）。由公共电网向交流负载供电是最普通的供电方式。但随着生产的发展，相当多的用电设备对电源质量和参数有特殊要求，以至难于由公共电网直接供电。为了满足这些要求，历史上曾经有过电动机－发电机组和离子器件逆变电路。但由于它们的技术经济指标均不如用电力电子器件（如晶闸管等）组成的逆变电路，因而已经或正在被后者所取代。
