JK触发器逻辑状态表、逻辑符号、应用举例

　　1、逻辑状态表 　　2、逻辑符号
　　注意：电路符号中脉冲CP处的“三角符号＋ο”表示下降沿触发或后沿触发；只有“三角符号”表示上升沿触发或前沿触发。
该触发器为下降沿触发。
　　3、举例

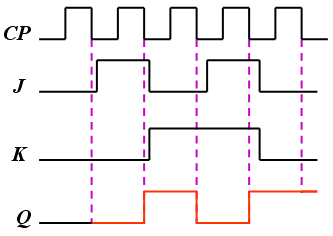

　　例： 下降沿触发的J－K触发器的CP和J、K波形如图所示，画出触发器输出端Q的波形。设触发器的初始状态为0。
　　分析：触发器为下降沿触发，首先在脉冲CP波形上找出下降沿，然后根据此时J、K的取值，对照逻辑状态表得出输出Q的状态，其它时刻输出均保持原态。
