防爆电机绝缘结构和绝缘处理方法
时间：2023-03-09作者：佚名

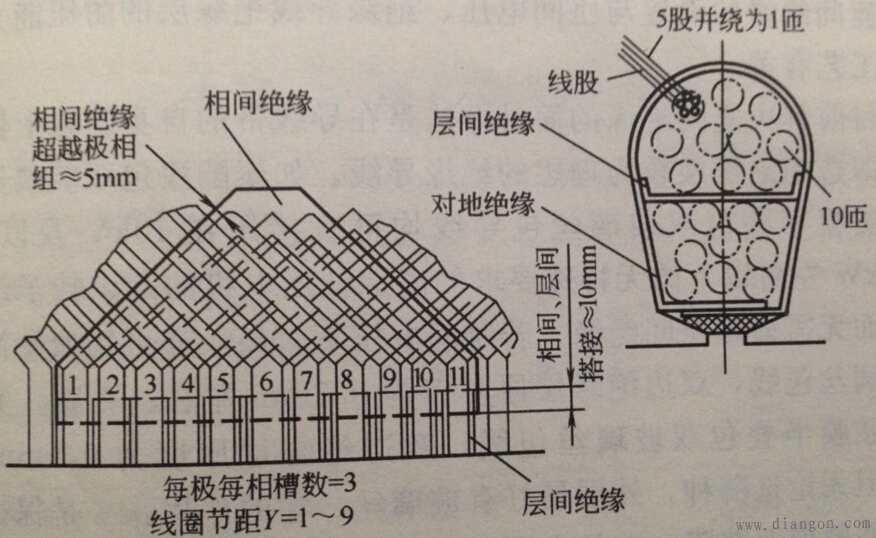

一、防爆电机绝缘有哪几部分构成的？ 图为：YB-315L1-8(90kw)电机绝缘结构 电机绝缘由股间、匝间、层间、相向、对地及嵌线形成绕组后浸的绝缘漆构成。
当功率较大一点，仍选用单根导线时，电密就要高，则要增加根数，即采用多股并绕的办法增加导线截面积，以降低电密。如YB系列90kw，8极电机则采用5根φ1.4的漆包线并绕。
匝数则由贴心的尺寸按照磁密的允许范围求得。除上列5处绝缘外，还有绕组端部及引接线的绝缘，以及高压小功率电机采用“双排串”绕圈时的排间绝缘。
二、防爆电机绝缘处理的目的！(1) 提高电机绝缘的耐潮性能
(2) 提高了电机绝缘的耐热性
(3) 提高了电机的导热性
(4) 提高电机绝缘的电气性能和机械性能
(5) 提高耐化学腐蚀性能
三、防爆电机绝缘处理方法！首先，定子槽内目前起码使用DMD绝缘纸或根据电机绝缘等级要求使用级别更高的绝缘纸，目前“青壳纸”已经淘汰了。
其次，嵌线或绑扎接线完工后，可以浸渍绝缘漆加温烘干。浸漆的方法又有不同，普通的涂覆绝缘漆，滴浸绝缘漆，真空浸漆，真空压力浸漆，根据电机绝缘等级采用相应的绝缘漆和浸渍工艺。
普通修理部是浇漆然后用电炉或灯泡架空烘干。 |
