接线端子压接标准

如果端子没有正确地压接在线缆上，您会忘记在选择正确的接线端子上付出的所有辛苦努力。虽然有常见的压接高度问题会降低您的产品的可靠性，但是仅需一些小的知识和预先规划就可以简单地避免这些问题。
1. 压接高度过低
压接高度是指导体压接区在压接后的横截面高度，它是良好压接最重要的特征。接线端子生产厂家提供了为端子设计的每种线缆尺寸的压接高度。给定线缆的正确压接高度范围或公差可能小达0.002"。在如此严格的规范下，检验压接机是否设置正确对于获得良好压接是非常重要的。
过小 (图1)或过大(图2)的压接高度无法提供规定的压接强度（对线缆端子的保持力），会减小线缆拉拔力和额定电流，一般情况下还会引起压端头在非正常的工作条件下性能降低。过小的压接高度还会压断线芯或者折断导体压接区的金属。

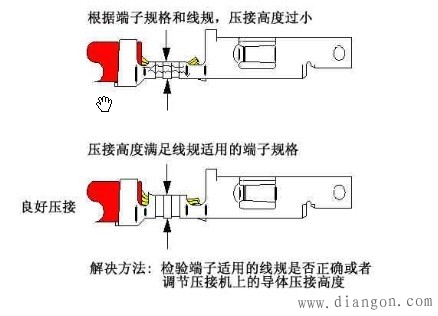

图.1

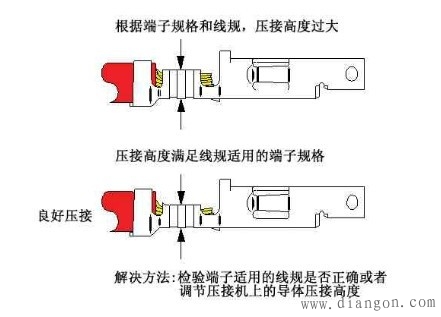

图.2
2. 压接高度过高
过大的压接高度无法正确压缩线芯，引起压接区过大的无效空隙，因为线芯和接线端子金属之间没有足够的金属间接触。

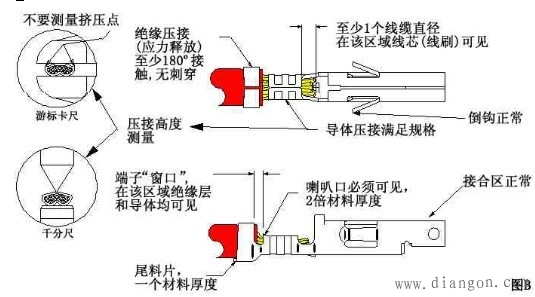

以上问题的解决方法很简单：调节压接机上的导体压接高度。在首次使用压接机进行工作时，使用(图B), 中所示的光标卡尺或千分尺检验压接高度在规定范围内，并且在工作过程中应按照要求的频度重新检查，以保持正确的压接高度。
