继电器电符号和触点形式

因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分：
一个长方框表示线圈；一组触点符号表示触点组合。当触点不多电路比较简单时，往往把触点组直接画在线圈框的一侧，这种画法叫集中表示法。
继电器电符号和触点形式：

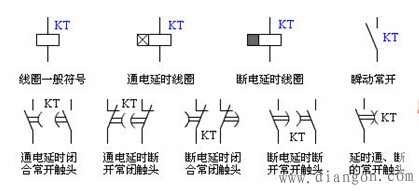

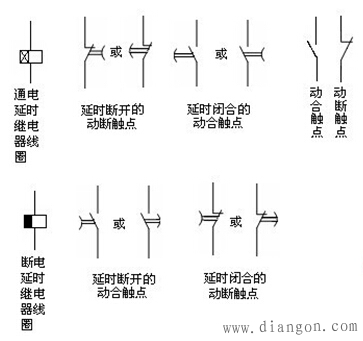

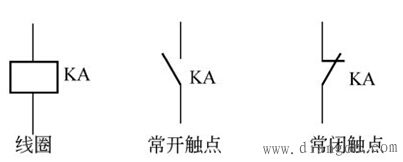

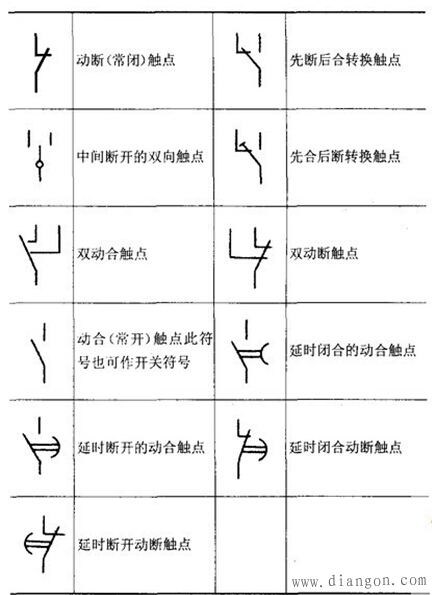

继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。继电器的触点有三种基本形式：
1、动合型（常开）（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。
2、动断型（常闭）（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。
3、转换型（Z型）这是触点组型。这种触点组共有三个触点，即中间是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“z”表示。
