西门子S7 200系列plc在工业领域应用的比较广泛，组态软件作为上位机，应用的领域也很广泛。

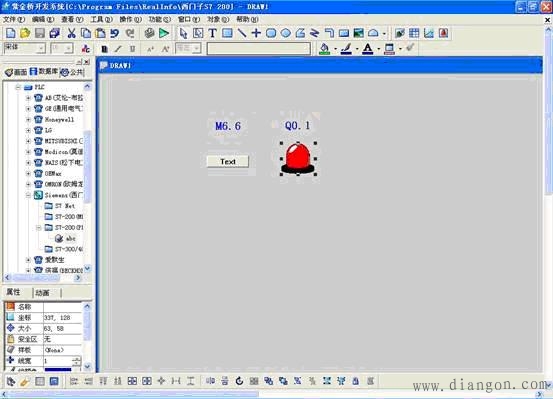

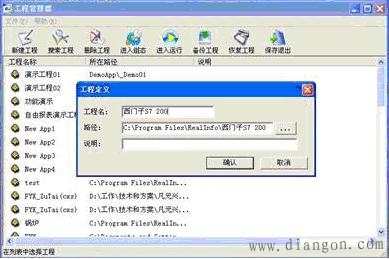

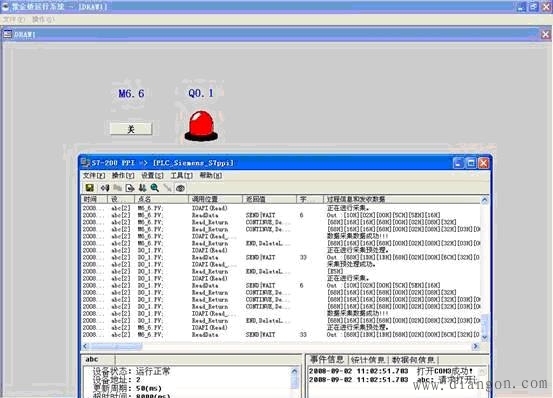

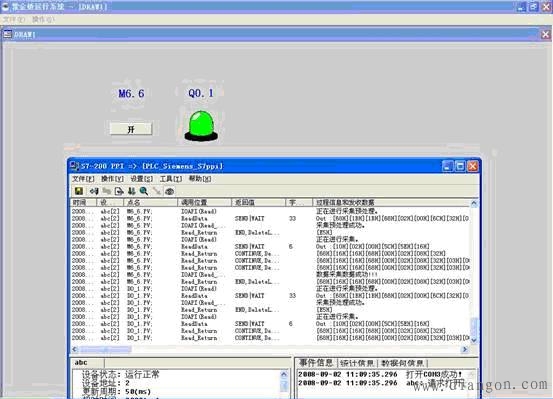

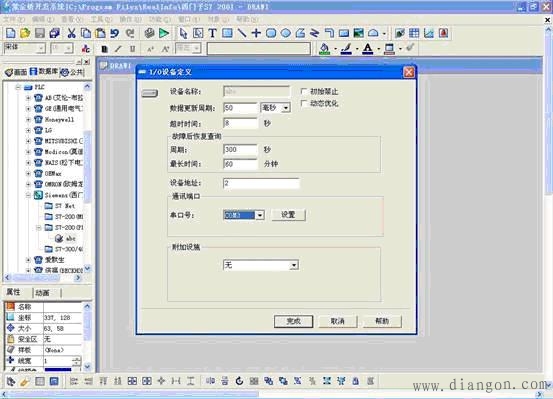

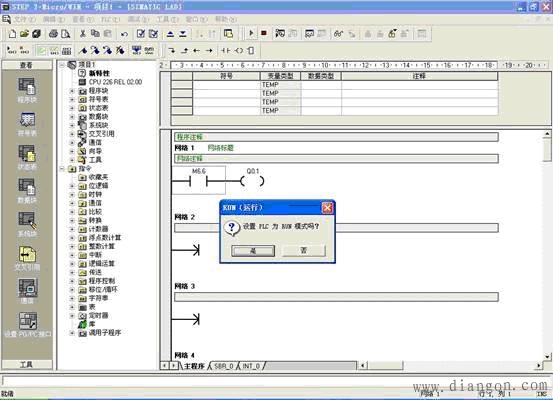

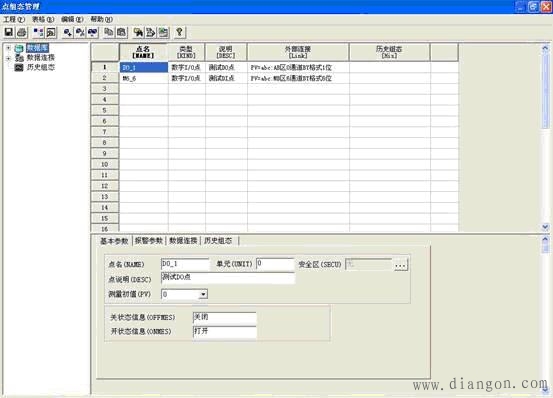

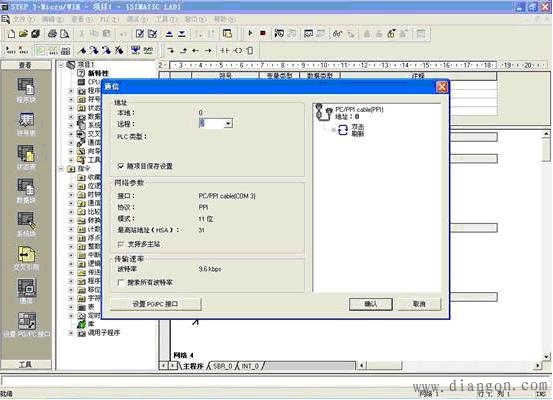

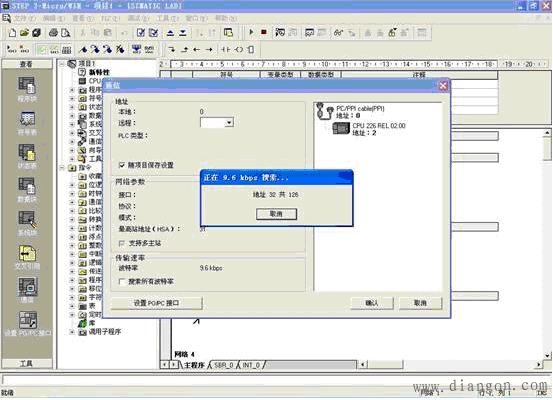

我们选用西门子S7 226和组态软件来做一个简单的例子。首先是在PLC上编一段小程序实现简单的触发动作，然后在组态软件上建立一个工程与西门子S7 226进行通讯，最后可以在组态监控画面上采集并控制西门子plc一个M点和一个DO点。读者可以以这个小例子为基础再进一步的编程实现更多的功能。 我们先打开西门子梯形图软件V4.0 STEP 7 MicroWIN SP3，新建一个工程“项目1”。如图1所示  图1 点击左侧导航栏里的“通信”图标进入通信参数设置界面。双击“双击刷新”图标找到CPU 226并确认，本地PLC的地址设为2，网络参数和传输速率按缺省设定，完成通信参数的设定。如图2所示  图2 然后在程序块里编制一个小梯段让PLC中的一个 M点M6.6去控制一个 DO点Q0.1。最后把程序下载到PLC里，下载完成后把PLC的运行状态打到RUN状态。如图3所示  图3 打开组态软件“工程管理器”建立新工程“西门子S7 200”，与这个实例相关的上位机软件的组态文件都存在这个目录中，用户可选择保存该目录的路径。如图4所示  图4 接下来点击“进入组态”按钮，进入组态画面，首先点击“数据库”标签来建立设备，在导航树里双击“S7-200(PPI)”文件夹建立新设备abc，如图5所示。参数设置为PLC 设备的地址设为2、串口号为3，串口设置按缺省即可。  图5 其次双击“数据库”导航树里的“点组态”图标进入点组态画面，建立两个数字I/O点M6_6和DO_1，M6_6与PLC中点M6.6连接, DO_1与PLC中点QO.1连接。如图6所示  图6 完成数据库点组态后，进行操作界面组态，在画面DRAW1上建立一个开关按钮和一个指示灯。开关按钮与数据库中点M6_6连接，指示灯与数据库中点DO_1连接。如图7所示  图7 所有组态完成后点击“运行”按钮菜单栏上的一个指向右侧的绿色箭头图标，如果打开组态软件的西门子200系列PPI通讯程序可以看到发送和接收的数据不断滚动，并由“采集成功”字样，证明通讯成功。如图8所示  图8 点击画面“DRAW1”上的开关按钮，则指示灯变成绿色。如图9所示  图9 很多用户在和西门子200系列PLC通讯时常常会遇到一些问题，所以现在总结一下本例中需要注意的地方，1、PLC的从机地址必须和组态软件中的设定地址一致。2、PLC的从通讯参数必须和组态软件中的设定一致，如波特率为9600，奇偶校验设定等。3、如果PLC的通讯口被占用情况下也会造成通讯不上，例如某个通讯口被设为了自由口，那么我们只能使用另外一个通讯口。 |
