三相异步电动机参数

三相异步电动机的铭牌上面标明了该电动机的一些主要技术参数，这些参数包括电动机的型号、额定功率、额定电流、额定电压、转速、接线方法、防护等级数据。

若能熟悉异步电动机的铭牌参数，对于我们正确使用及维修时将起到很大的帮助。

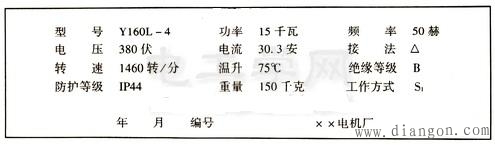

三相异步电动机的铭牌见下图所示：

• 电动机型号：三相异步电动机型号是表示电动机的品种、规格、极数等量的一种产品代号。国产异步电动机的种类很多，不同类型的异步电动机采用大写汉语拼音字母来表示。常用国产异步电动机有Y、J、JO、JR等系列。其中Y系列电动机是我国最新设计的统一系列产品；J、JO、JR是旧系列产品。字母J表示异步电动机，O表示封闭式电动机，R表示绕线式电动机。。
• 额定功率：表示电动机在额定工作状态下运行时转轴上输出的机械功率。用符号“P”表示，单位用“KW”或千瓦表示。
• 额定电流：表示电动机在额定状态下运行时定子电路输入的线电流。用“Le”表示，单位是“安”或“A”。
• 额定电压：是指电动机定子三相绕组规定应加的线电压值。用符号“Ue”表示，单位是“V”或“伏”。若铭牌上标有两个额定值，220/380伏，这表示定定子绕组做△连接时，其额定电压应是220伏，而作星形（Y）连接时，其额定电压应是380伏。
• 频率：频率是指电动机定子绕组上的允许频率，国产异步电动机的额定频率为50Hz，用符号“f”表示，单位为“Hz”或“赫兹”。
• 额定转速：铭牌上的转速是指电动机在额定状态下的转速。用符号“n”表示，单位为“转/分”。
• 接线方法：是指电动机在额定电压下，额定子绕组的接线方法。一半有Y（星形）及△（三角形）两种接法。
• 绝缘等级：是指电动机定子绕组所用的绝缘材料的等级，它表明电动机所允许的最高工作温度。绝缘材料的等级共分为七级，分别是：
  Y：90°、A：105°、E：120°、B：130°、F：155°、R：180°、C：180°以上
• 温升：是指电动机的绕组温度允许高出周围环境温度的数值，也就是电动机绕组温度与周围环境温度之差。
• 工作方式：指电动机在额定工作情况下，不同工作条件和情况允许的持续时间和周期。工作方式可分为连续（S1）、短时（S2）及断续（S3）三种。
• 防护等级：表示电动机的防护能力，格式为IP * *（星号是两位数字，如IP 4 4），IP是防护的英文缩写，后面第一位数字表示防止固体物体进入内部的等级，第二位数值表示防止水进入内部的等级。详细如下表所示：
