字与字的功能

1. 字符与代码
　　字符是用来组织、控制或表示数据的一些符号，如数字、字母、标点符号、数学运算符等。数控系统只能接受二进制信息，所以必须把字符转换成8BIT信
息组合成的字节，用“0”和“1”组合的代码来表达。国际上广泛采用两种标准代码：
（1） ISO国际标准化组织标准代码
（2） EIA美国电子工业协会标准代码
这两种标准的编码方法不同，在现代大多数数控机床上这两种代码都可以使用。
2. 字
　　在数控加工程序中，字是指一系列按规定排列的字符，作为一个信息单元存储、传递和操作。字是由一个英文字母与随后的若干位十进制数字组成。这
个英文字母称为地址符。
　　如：“X2500”是一个字，X为地址符，数字“2500”为地址中的内容。
3. 字的功能
　　组成程序段的每一个字都有其特定的功能含义，以下是以FANUC O-T数控系统的规范为主来介绍的，实际工作中，请遵照机床数控系统说明书来使用各
个功能字。
（1） 顺序号字N
顺序号字又称程序段号或程序段序号。顺序号位于程序段之首，由顺序号字N和后续数字组成。顺序号字N是地址符，后续数字一般1～4位正整数。数控加工中的顺序号实际上是程序段的名称，与程序执行的先后次序无关。数控系统不是按顺序号的次序来执行程序，而是按照程序段编写时的排列顺序逐段执行。
　　顺序号的作用：
　　对程序的校对和检索修改；
　　作为条件转向的目标，即作为转向目的程序段的名称。
　　有顺序号的程序段可以进行复归操作，这是指加工可以从程序的中间开始，或回到程序中断处开始。
　　一般使用方法：编程时将第一程序段冠以N10,以后以间隔10递增的方法设置顺序号，这样，在调试程序时如果需要在N10和N20之间插入程序段时，就可以使用N11、N12。
（2）准备功能字G
准备功能字的地址符是G，又称为G功能或G指令，是用于建立机床或控制系统工作方式的一种指令。后续数字一般1～3位正整数。
G功能字含义表（FANUC-0M系统）

G功能字	含义	G功能字	含义
G00	快速移动点定位	G70	精加工循环
G01	直线插补	G71	外圆粗切循环
G02	顺时针圆弧插补	G72	端面粗切循环
G03	逆时针圆弧插补	G73	封闭切削循环
G04	暂停	G74	深孔钻循环
G17	XY平面选择	G75	外径切槽循环
G18	ZX平面选择	G76	复合螺纹切削循环
G19	YZ平面选择	G80	撤销固定循环
G32	螺纹切削	G81	定点钻孔循环
G40	刀具补偿注销	G90	绝对值编程
G41	刀具半径补偿——左	G91	增量值编程
G42	刀具半径补偿——右	G92	螺纹切削循环
G43	刀具长度补偿——正	G94	每分钟进给量
G44	刀具长度补偿——负	G95	每转进给量
G49	刀具长度补偿注销	G96	恒线速控制
G50	主轴最高转速限制	G97	恒线速取消
G54～G59	加工坐标系设定	G98	返回起始平面
G65	用户宏指令	G99	返回R平面

（3）尺寸字
尺寸字用于确定机床上刀具运动终点的坐标位置。
　　第一组 X，Y，Z，U，V，W，P，Q，R 用于确定终点的直线坐标尺寸；
　　第二组 A，B，C，D，E 用于确定终点的角度坐标尺寸；
　　第三组 I，J，K 用于确定圆弧轮廓的圆心坐标尺寸。（4）进给功能字　F
　　进给功能字的地址符是F，又称为F功能或F指令，用于指定切削的进给速度。（5）主轴转速功能字　S
　　主轴转速功能字的地址符是S，又称为S功能或S指令，用于指定主轴转速。（6）刀具功能字　T
　　刀具功能字的地址符是T，又称为T功能或T指令，用于指定加工时所用刀具的编号。（7）辅助功能字　M

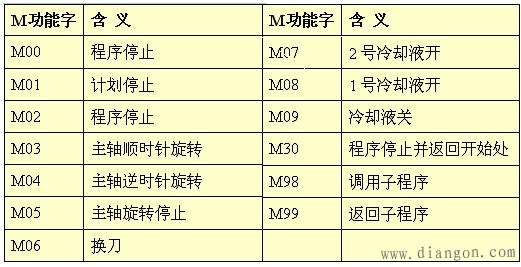

　　辅助功能字的地址符是M，后续数字一般1～3位正整数，又称为M功能或M指令，用于指定数控机床辅助装置的开关动作。M功能字含义表（FANUC-0M系统）。
