数控“火花机”/电火花成型机床排渣动作图示解析

数控“火花机”/电火花成型机床排渣动作图示解析

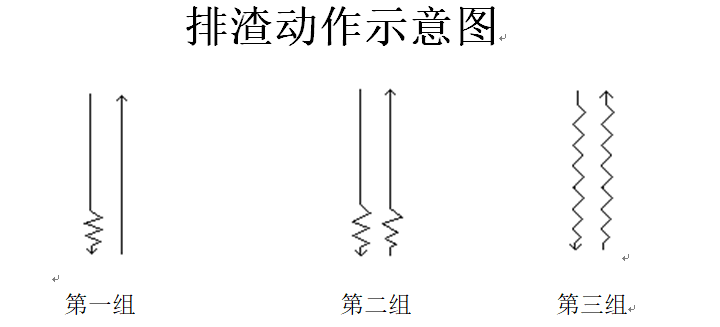

第一组为<快跳动作>打开,而<两段跳升>为0时,Z轴的排渣动作示意图。直线部分表示Z轴快速移动,曲线部分表示快到加工点时的慢速缓冲。

第二组为<快跳动作>打开,且<两段跳升>为1~9时, Z轴的排渣动作示意图,其中往上时慢速缓冲部分(即曲线部分)的距离由<两段跳升>的值(1～9)*0.1mm决定.这种方式用于面积较大的电极加工往上排渣时减小真空拉力,预防电极被拉变形。

第三组为<快跳动作>关闭时, Z轴的排渣动作示意图。当电极的面积很大时,一般都比较重,本身的惯性也很大;为预防因电极本身的惯性而拉坏电极,可以关闭快跳动作。

以上各组的曲线部分都可以通过修改轴速度>的值来调整速度,放电后单击F9把功能菜单翻到出现Z 慢下或Z 下 快时,选M或G就可以修改速度。直线部分因为已经是Z轴的高速度，所以不能变速。但可以通过调整硬件来调整。
