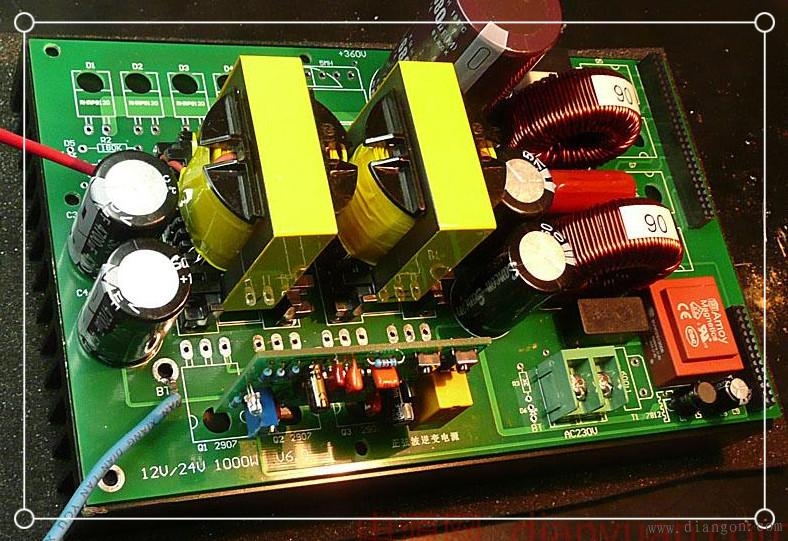

逆变电路分类

为了满足不同用电设备对交流电源性能参数的不同要求，已发展了多种逆变电路，并大致可按以下方式分类。

①按输出电能的去向分，可分为有源逆变电路和无源逆变电路。前者输出的电能返回公共交流电网，后者输出的电能直接输向用电设备。

②按直流电源性质可分为由电压型直流电源供电的电压型逆变电路和由电流型直流电源供电的电流型逆变电路。

③按主电路的器件分，可分为：由具有自关断能力的全控型器件组成的全控型逆变电路；由无关断能力的半控型器件（如普通晶闸管）组成的半控型逆变电路。半控型逆变电路必须利用换流电压以关断退出导通的器件。若换流电压取自逆变负载端，称为负载换流式逆变电路。这种电路仅适用于容性负载;对于非容性负载,换流电压必须由附设的专门换流电路产生，称自换流式逆变电路。

④按电流波形分，可分为正弦逆变电路和非正弦逆变电路。前者开关器件中的电流为正弦波，其开关损耗较小，宜工作于较高频率。后者开关器件电流为非正弦波，因其开关损耗较大，故工作频率较正弦逆变电路低。

⑤按输出相数可分为单相逆变电路和多相逆变电路。
