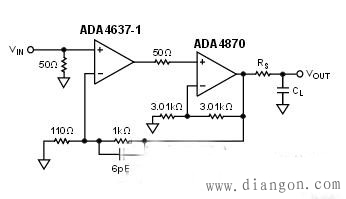

驱动放大器ADA4870应用电路

　　ADA4870是一款单位增益稳定的高速电流反馈型放大器，使用40 V电源能够提供1 A输出电流和2500 V/μs压摆率。 ADA4870的创新架构采用ADI公司的专有高压超快速互补双极性（XFCB）工艺制造，可为需要驱动低阻抗负载的应用提供高输出功率、高速信号处理解决方案。此篇主要介绍了ADA4870特性、应用范围、参考设计电路以及电路分析，帮助大家缩短设计时间。

　　ADA4870特性：非常适于驱动高容性或高阻性负载、宽电源电压范围在 10 V至40 V、高输出驱动电流是 1A、宽输出电压摆幅： 采用40 V电源，摆幅为37 V；高压摆率： 2，500 V/μs；宽带宽： 52 MHz大信号带宽；70 MHz小信号带宽、低噪声： 2.1 nV/√Hz；静态电流： 32.5 mA；掉电模式： 0.75 mA；短路保护和标志、限流1.2 A、热保护。

　　ADA4870典型应用范围包括：包络跟踪、功率场效应晶体管驱动器、超声、压电驱动器、PIN二极管驱动器、波形产生、自动测试设备（ATE）、CCD面板驱动器、复合放大器。
