西门子S7-300之间如何进行MPI全局数据通信

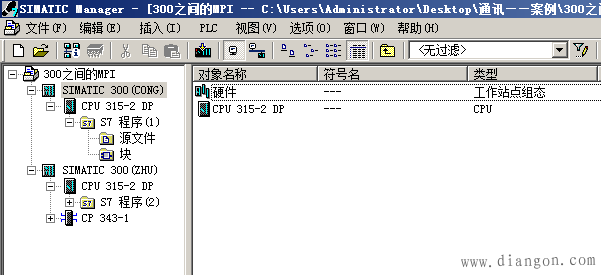

1、在一个项目下插入两个300plc（一主一从）

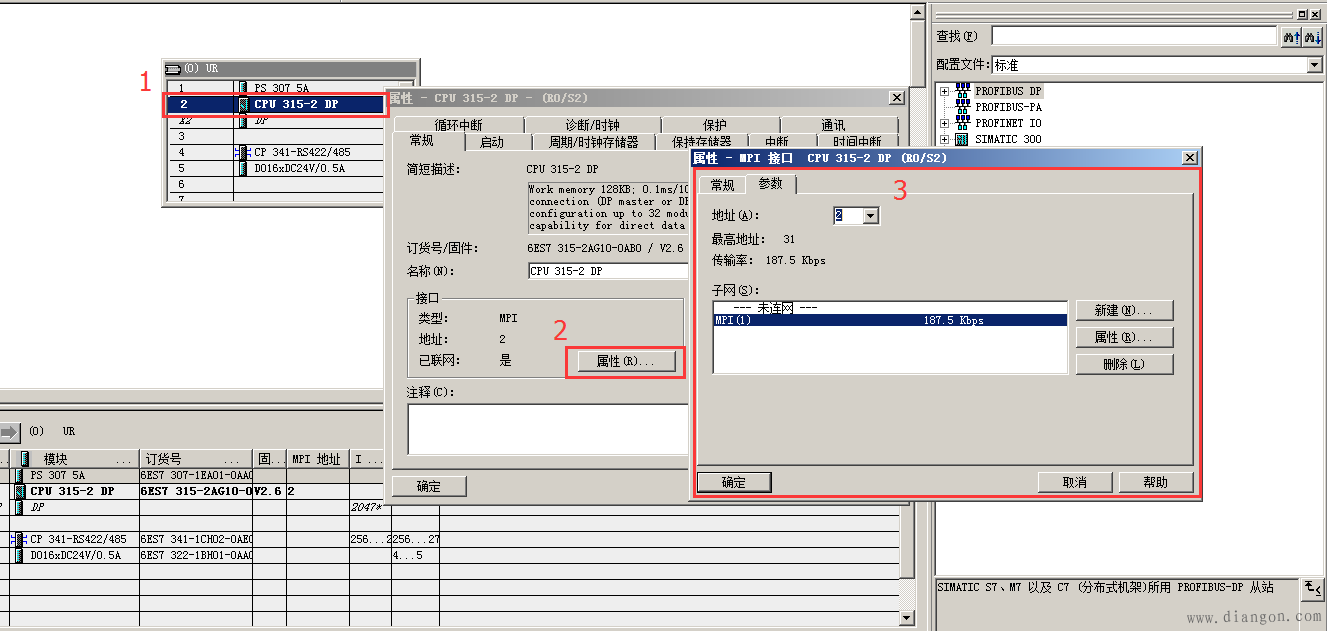

2、打开主站PLC的硬件配置

双击CPU-----MPI属性----新建接口---波特率187.5、站地址2

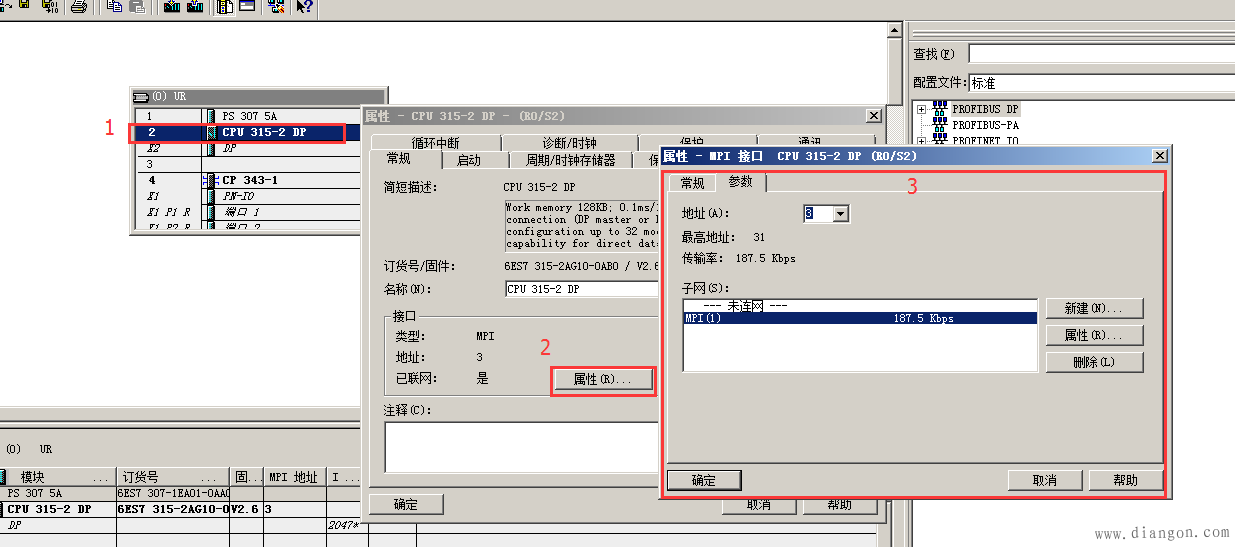

3、打开从站PLC的硬件配置

双击CPU-----MPI属性----新建接口---波特率187.5、站地址3

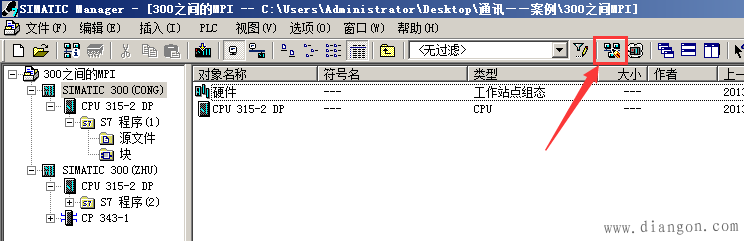

4、硬件配置都完成后回到“项目管理器”界面，点击“组态网络”

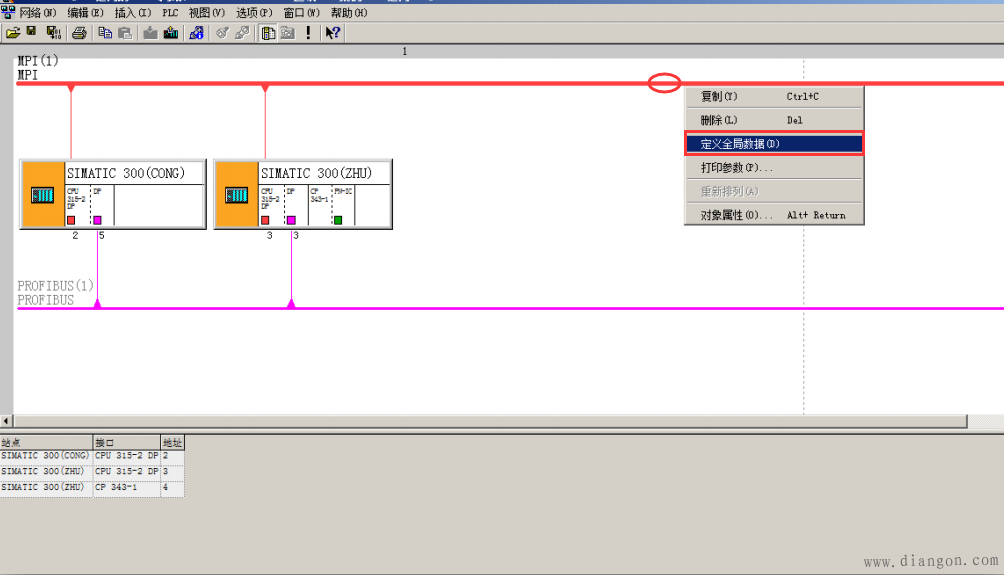

5、点击“MPI”线，右键----定义全局数据

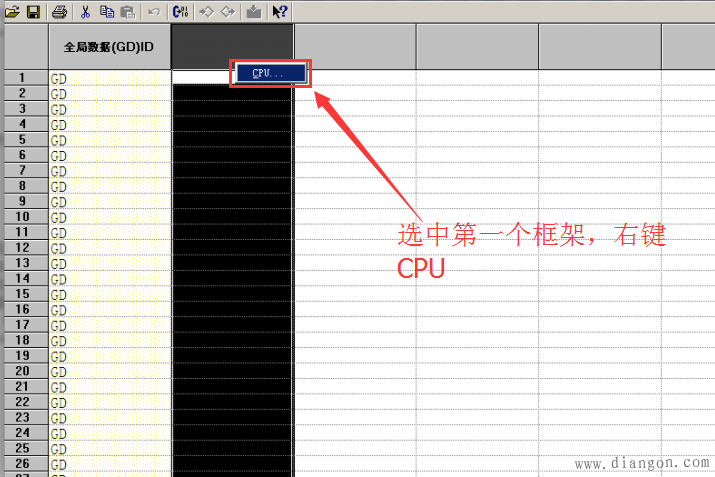

6、选中第一个框架 右键—插入CPU

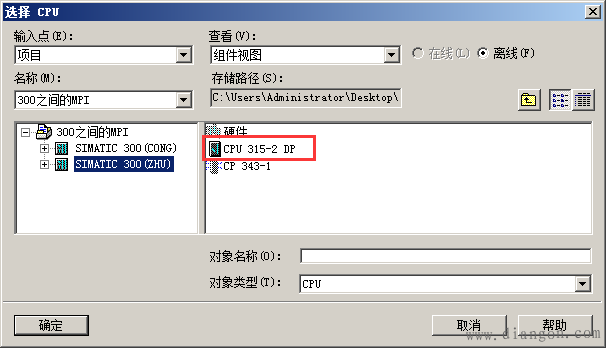

7、选择要插入的CPU

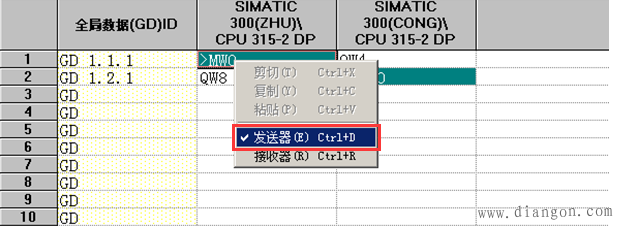

8、选中如下图所示 建立主站的发送区

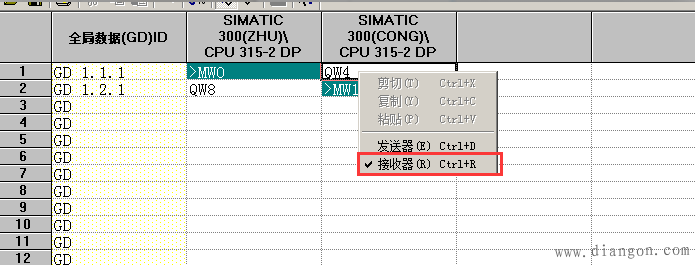

9、选中如下图所示 建立从站的接受区

然后依次设置主站的接受区和从站的发送区

表示含义：

第一行：CPU315-2DP（ZHU）的MW0作为发送区 CPU315-2DP（CONG）的 QW4作为接收区

第二行：CPU315-2DP(ZHU的QW8作为接收区 CPU315-2DP（CONG）的MW10作为发送区

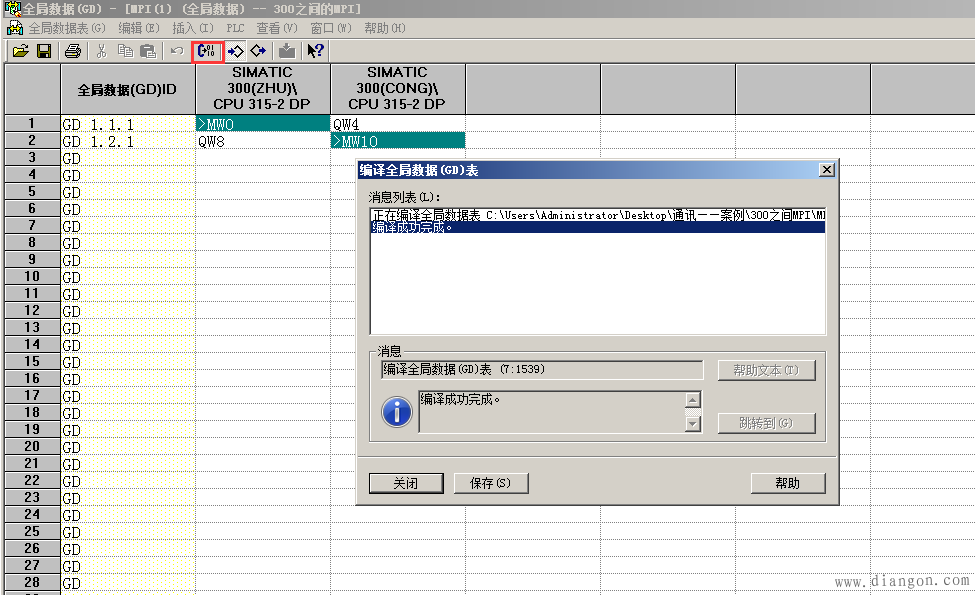

10、点击“编译”

11、回到“组态网络”界面下点击“保存编译”
