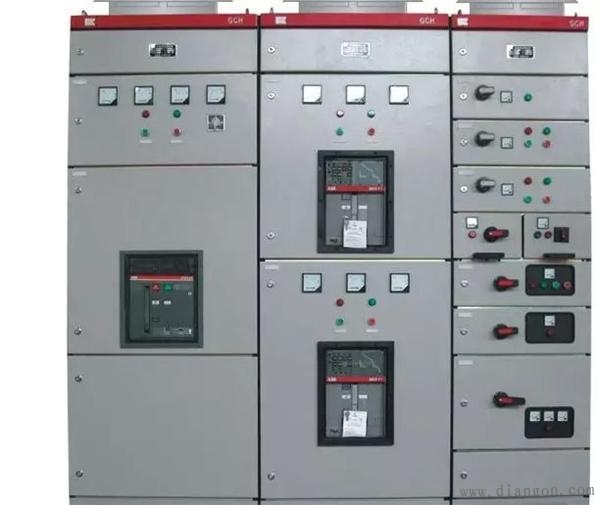

1、柜型、系统图、平面布置图、一次方案图、台数(XGN2、GZS1、GG-1A、GGD、PGL、MNS、GCS、GCK、GZD、PK等等)
2、柜体尺寸（长、宽、高）
3、进出线方式及架空进出线的相序（电缆上进出、电缆下进出、母排上进出、母排下进出）
4、断路器详细参数（额定电压12-31.5KV、额定绝缘电压42(28)-95(1min工频耐受电压有效值干燥状态）,34(28)-85（1min工频耐受电压有效值干燥状态）,75(60)-185（额定冲击耐受电压峰值干燥状态）、额定电流200,400,630,1000,1250,1600,2000,2500,3150,4000,5000、额定短路开断电流3.15,6.3,8,12.5,16,20,25,31.5,40,50,63KA）
5、负荷开关详细参数、上下隔离详细参数
6、电流互感器详细参数（型号、电压等级、变比、绕组数、精度、容量。注意事项：电流互感器外壳（铁壳）和二次侧必须同时接地；电流互感器的二次侧不允许接闸刀和熔断器；电流互感器的二次回路连接导线应用绝缘软铜线，截面不得小于1.5mm2，不得使用铝导线；电流互感器二次回路的负荷不得大于对应的一定精确度的额定值；运行中电流互感器，二次侧不得开路。）
7、熔断器详细参数（RN2熔断器不能作过载保护，如需要对电压互感顺过载加以保护时，则可在电压互感器的低压侧装置低压熔断器。如果要使用于短路容量大于2000兆伏安的线路上时，则应在熔断器前串联限流电压。标准参数：额定电压(KV)、额定电流(A)、额定开断容量(MVA,RN1<200RN2<1000)）
8、电压互感器详细参数（型号、电压等级、变比、绕组数、精度、容量。注意事项：电压互感器外壳（铁壳）和二次侧必须同时接地，以降低高压窜入低压造成的危险性；电压互感器的一二次绕组都应接熔断器，以防止二次侧工作时接地和短路；电压互感器的二次回路连接导线应用绝缘软铜线，截面不得小于1.5mm2，不得使用铝导线；电压互感器二次回路的电压降不应超过0.5%，对0.5级电能表不得超过0.25%。）
9、电流互感器详细参数（型号、电压等级、变比、绕组数、精度、容量。注意事项：电流互感器外壳（铁壳）和二次侧必须同时接地；电流互感器的二次侧不允许接闸刀和熔断器；电流互感器的二次回路连接导线应用绝缘软铜线，截面不得小于1.5mm2，不得使用铝导线；电流互感器二次回路的负荷不得大于对应的一定精确度的额定值；运行中电流互感器，二次侧不得开路。）
10、变压器详细参数（参数：额定容量、额定电压、额定电流、空载电流、空载有功损耗、短路有功损耗、短路电压百分比、接线组别。如变比10.5±2×2.5%/0.4KV,接线组别Yyn0、Dyn11。）
11、避雷器详细参数（如YH5WZ-17/45，表示避雷器额定电压17KV、系统标称电压10KV、持续运行电压13.6KV、工频(阻性)1mA参考电压(不小于)17KV、8/20us雷电冲击电压45KV。S：配电型；Z：电站型；R：电容型；D：电阻型；T：电气化铁道型。W：无间隙；C：串联间隙。低压：TT系统-L1、L2、L3、N；IT系统-L1、L2、L3；TN-C-S系统-L1、L2、L3、PEN；TN-S系统-L1、L2、L3、N、PE）
12、零序CT详细参数（型号、电压等级、变比、精度、容量。）
13、高压柜保护装置详细参数（型号、后台控制、备自投控制）
14、操作机构详细参数（JSXGN、CS6）
15、接地开关详细参数，母线桥详细参数。
|
