实际电源模型间的等效互换

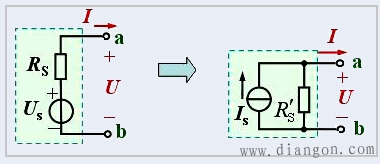

　1、实际电源模型间等效互换的参数关系 　　 　　一个电源既可以用实际电压源也可由实际电流源来表示吗？
　　答案是肯定的。条件是这两种模型对外电路具有相同的伏安特性曲线。

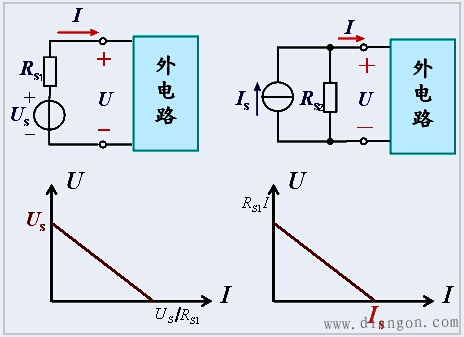

对于实际电压源模型，伏安关系表达式有：
　　 （式1）
　　对于实际电流源模型，伏安关系表达式有：
　　 （式2）
　　式1和式2比较得出：
　　即如果两种模型参数满足上述关系，则这两种模型对外电路来说是等效的。
　　2、注意事项
　　① “等效”是指对外电路而言，是对外等效。
　　等效电路内部是不等效的，即内部各元件的工作情况（电压、电流、功率）是不同的。
　　②等效前后电压源电压方向与电流源电流方向要保持一致。
　　这个“一致”是指对外电路一致，电流源的电流一定是从正极流出。
　　电压源电压与电流源电流取非关联参考方向。 　

　　　③理想电压源与理想电流源之间不能进行等效互换。
　　电压源的内阻R_S=0，等效互换电流源I_S=U_S/0=∞，不存在。 　　电压源和电流源的伏安特性曲线不重合。如下图所示。
