地电位作业原理图解

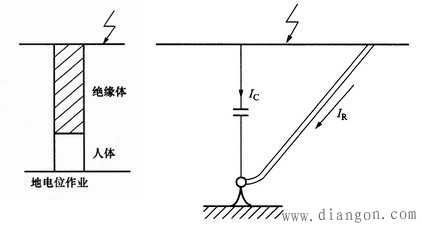

地电位作业是指人体处于地（零）电位 态下，使用绝缘工具间接接触带电设备，来达到检修目的的方法。其特点是：人体处于地电位时，不占据带电设备对地的空间尺寸。地电位作业的位置示意图如图如下图所示。

地电位作业原理图解

作业人员位于地面或杆塔上，人体电位与大地（杆塔）保持同一电位。此时通过人体的电流有两条通道：一是带电体→绝缘操作杆（或其他工具）→人体→大地，构成电阻通道；二是带电体→空气间隙→人体→大地，构成电容电流回路，这两个回路电流都经过人体流入大地（杆塔）。

严格地说，不仅在工作相导线与人体之间存在电容电流，另两相导线与人体之间也存在电容电流。但电容电流与空气间隙的大小有关，距离越远，电容电流越小，所以在分析中可以忽略另两相导线的作用，或者把电容电流作为一个等效的参数来考虑。
