电气控制系统设计从接线图开始

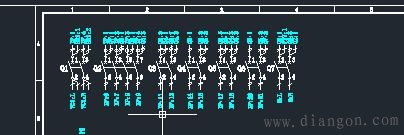

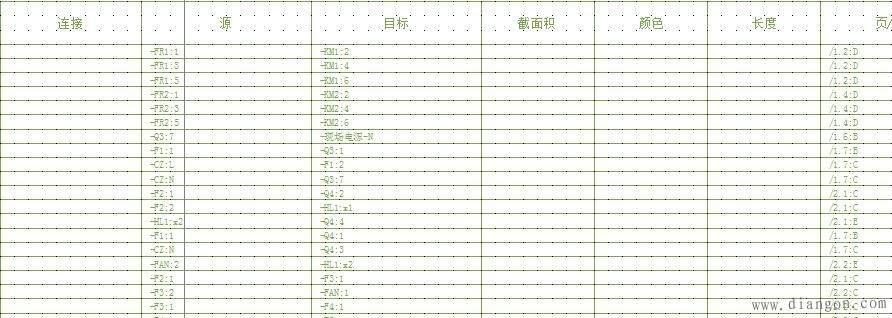

不知大家的接线图是怎么画得，我的现在还是依照常见的方式，即将各部件间进行定义，系统拆解的形式行进接线图的绘制-（见图一）。当然，我也尝试过，用EPLAN等软件生成接线报表，但是没有被应用，主要是车间装配的熟悉了以前的接线方式，对此首先就很排斥（可能任何尝试及新鲜事物都不是一帆风顺的），虽然我极力推荐这种接线方式，但还是没有被采用，这种接线方式节省了大量的接线图的绘制时间，还避免了长时间画图造成的错误。（见图二）。

一套系统的设计并没有因为设计完成而结束，是需要若干年运行经过不同的维护人员的。
『接线』，接线的规范，这里面还涉及到布线的问题。当然这个主题着重是接线。
强弱电的分开，模拟量的屏蔽，在强电磁变频器要穿管，接地铜牌，当然这是为了更好地接线，即更好地运行服务的，这是布线的问题，再次强烈建议，如果没有看过接地这个主题的，推荐看一下（）
接线规范自始至今没有很规范的东西，但也在工作中慢慢的形成了一定的习惯：1）合理的线鼻子选型及质量的保证，不会产生虚接；2）专业的剥线工具，为确保不会产生毛刺及线体拉伸，剥线长度最好依照各器件规范中提到的建议长度。4）牢固和清晰的线号为之后方便的查线和维护奠定基础。待补充、、、
