低压断路器的工作原理与结构和分类

1、低压断路器的工作原理与结构
俗称空气开关，是低压配电网中的主要电器开关，可以接通或分断正常负载电流，电动机工作电流、过载电流、短路电流，应用于不频繁操作的低压配电线路或开关柜作为电源开关，并对线路，电器设备及电动机实行保护，当发生过电流过载、短路、断相、漏电等故障时，起保护作用。
2、分类：
按结构形式分万能框架式、塑料外壳式、智能模块式三种。
按用途分：保护配电线路、电动机、照明线路、漏电保护等
按级数分：单级、二级、三级、四级
按限流性能分：一般不限流型、快速限流
按操作方式分：直接手柄操作、杠杆式、电磁铁、电动机构
可用于交直流或分开用。
3、低压断路器的基本结构
低压电路器由脱扣器、触头系统、灭弧装置、传动机构、操作机构、基架和外壳等部分组成。
1）、脱扣器
脱扣器是低压断路器中用来接受信号的元件（感测元件）。若线路中出现不正常情况或由操作人员或继电保护装置发出信号时，脱扣器会根据信号的情况通过传递元件使触头动作掉闸切断电路。低压断路器的脱扣器一般有过流脱扣器、热脱扣器、失压脱扣器、分励脱扣器等几种。

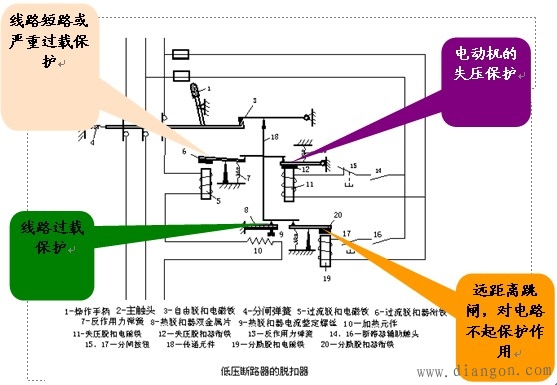

图 低压断路器脱扣器
2）、触头系统
3）、灭弧装置
