三相异步电动机工作原理图解

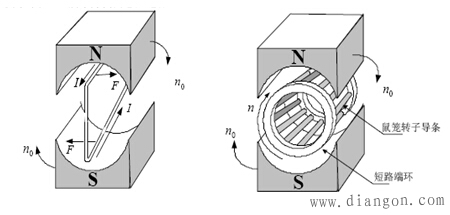

在磁场中的载流导体将受到电磁力的作用，根据电动机左手定则，上下两根导条所受电磁力的方向如图所示。在图中可以看出，N 极下的导条受力方向是朝向右，而S 极下的导条受力方向是朝向左。这一对力形成一顺时针方向的转矩。如果我们把异步电动机的鼠笼式转子放置在旋转磁场中代替线框，不难想象，当磁场旋转时，在磁极经过下的每对导条都会产生这样的电磁转矩，在这些电磁转矩的作用下，转子就按顺时针的方向旋转起来了。当然，如果磁场按逆时针方向旋转，转子也将按逆时针方向旋转。由此可见，转子的旋转方向同旋转磁场的旋转方向是相同的。

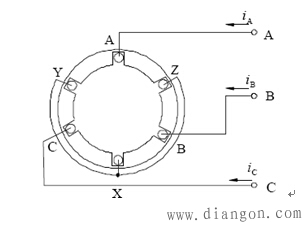

接成星形的三相定子绕组
