多台变频器接地线布线注意事项

由于变频器主电路中的半导体开关器件在工作过程中将进行高速的开闭动作，变频器主电路和变频器单元外壳以及控制柜之间的漏电电流也相对变大。因此，为了防止操作者触电，必须保证变频器的接地端可靠接地。
在进行接地线的布线时，应该注意以下事项。
(1)应该按照规定的施工要求进行布线。
(2)绝对避免同电焊机、动力机械、变压器等强电设备共用接地电缆或接地极。此外，接地电缆布线上也应与强电设备的接地电缆分开。
(3)尽可能缩短接地电缆的长度。
(4)在存在多台变频器时，其接地电缆应按照下图所示要领进行布线。

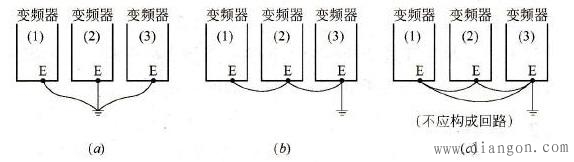

多台变频器时的接地布线要领
(a)-最好的接地布线方式；(b)-正确的接地布线；(c)-错误的接地布线
