熔断器的安装

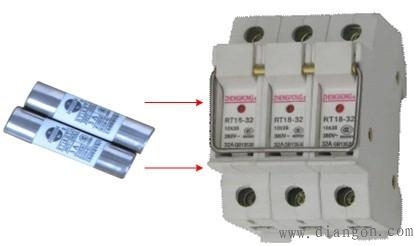

熔断器是一种当电流超过规定值一定时间后,以它本身产生的热量使熔体熔化而分断电路的电器。广泛应用于低压配电系统及用电设备中作短路和过电流保护。如图所示。

图 熔断器的安装

（1）熔体是熔断器的主要组成部分常做成丝状、片状或栅状，熔体的材料通常由铅、铅锡合金或锌等低熔点材料制成，称为低熔点熔体，多用于小电流电路；另一种是由银、铜等较高熔点的金属制成，称为高熔点材料，多用于大电流电路。

熔管是熔体的保护外壳，用耐热绝缘材料制成，在熔体熔断是兼有灭弧作用。

熔座是熔断器的底座，作用是固定熔管和外接引线。

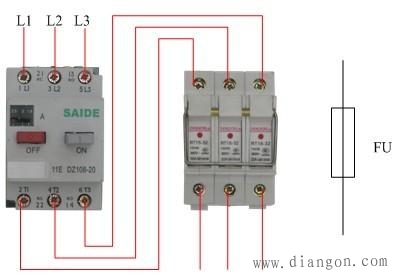

（2）在使用时熔断器时，熔断器的三路分别连接到三相交流电源的L1、L2、L3三相，分别对三相电路进行限流保护。接线方法如图所示。
