高压开关柜型号含义

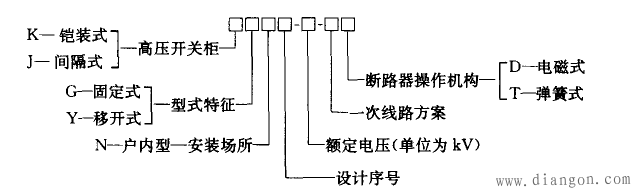

　　高压开关柜按结构可分为固定式和手车式两大类型。我国为了采用IEC标准，目前广泛使用的固定式高压配电柜KGN—10型销装固定式金属封闭式配电柜将取代(6—lA等型，并将以KYN—lo型和JYN—10型取代GC，10型。这种配电柜适用于工矿企业变电站电压3—10kv单母线系统作为接受和分配电能。高压开关柜型号含义如下：

　　1．固定式
　　固定式高压开关柜多为金属封闭式开关柜，现场安装，工作量较大，检修不便。但其制造工艺简单，节省钢材，价格便宜，因而一般工厂和大型建筑设施多采用固定式开关柜。金属封闭式配电柜内用钢板隔分开为3个部分，上部是主母线和母线隔离开关，中部为少油断路器，下部为线隔离开关，正面左上方为继电器室，下方为端子室，左佣端子板上装有油断路器。用来隔离开关的操动机构及其机械的电气连锁装置。
　　固定式开关柜的主要开关设备一般可选用sN系列的少油断路器或ZN系列的真空断路器，靠墙安装。
　　2．手车式
　　手车式高压开关柜由手车室、主母线室、小母线室、仪表继电器室、电流互感器室组成。其特点是断路器及操作机构均装于车上，检修时特小车拉出柜外，推人同类型的备用小车，使维修和供电两不误，不但维修安全，又减少了停电时间。
　　手车式开关柜的主要开关设备一般可选用zN系列的真空断路器，该型开关柜为户内装置，不靠墙安装。
　　3．金属销装移开式金属销装移开式高压开关柜结构上分为柜体和可移开部件(小车)两部分。柜体是由薄钢板构件组成的装配式结构，柜内由接地的薄钢板分闲为主母线室、小车室、电缆(电流互感器)室、继电器室。小车是悬挂中置式结构，小车的滚轮、导向装置、接地装置等均设置在小车的两佣中间。根据小车所配置的主回路电器的不同，小车可分为断路器小车、电压互感器小车、隔离小车和计量小车。
　　4．高压开关柜的“五防”功能
　　(1)防止误跳、误合断路器；
　　(2)防止带负荷分、合隔离开关：
　　(3)防止带电拆挂地线；
　　(4)防止带接地线合隔离开关；
　　(5)防止人员误人带电间隔。
