共发射极放大电路的动态图解分析法

　图解法是在静态分析的基础上利用晶体管的特性曲线，用作图的方法来分析各个电压和电流交流分量之间的传输情况。
　　① 根据ui在输入特性曲线上求i_B 。

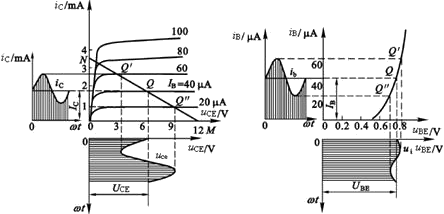

　　设放大电路的输入电压u_i=0.02sinωt V，负载R_L=∞。当把它加到放大电路的输入端后，三极管基极与发射极之间的电压u_BE=u_i U_BE（在静态直流量的基础上叠加了一个交流量），波形如图。根据u_BE的变化规律，便可以从输入特性画出对应的i_B的波形图，基极电流在60uA~20uA之间变动，。

　　② 根据i_B在输出特性曲线上求i_C和u_CE 。
　　由于负载R_L=∞，u_CE=V_CC－i_CR_C，V_CC、R_C不变，故直流负载线不变，在输出特性曲线上找到i_B=20uA、40uA、60uA时对应的输出曲线，当iB在60uA~40uA ~20uA之间变化时，负载线与输出特性的交点也会随之变化，对应于i_B=60uA的特性曲线与负载线交于Q'点，i_B=40uA的特性曲线与负载线交于Q点，i_B=20uA的特性曲线与负载线交于Q''点，也就是说放大电路的工作点随着i_B的变化将沿着负载线在Q'与Q''之间移动，Q'Q''为放大电路的动态工作范围。
　　对应的我们可以作出i_C和u_CE的变化波形。在u_i的正半周，i_B先由40uA增大到60uA，放大电路的工作点由Q点移动到Q'点，相应的i_C由I_C增大到最大值，且i_C=βi_B。而u_CE由原来的U_CE减小到最小值（原因：u_CE=V_CC－i_CR_C）。然后i_B由60uA减小到40uA，i_C也由最大值回到I_C，u_CE由最小值回到U_CE。在u_i的负半周，变化规律恰好相反，工作点先由Q点移动到Q''点，再由Q''回到Q点。
　　综合以上分析，得出以下结论：
　　① 放大电路中的信号是交、直流共存的。
i_B=I_B i_b ，i_C=I_C i_c，u_CE=U_CE u_ce
　　② 输出电压和输入电压是同频率的正弦波。
　　③ 输出电压u_o与输入电压u_i是反相放大的关系。
　　　　
　　④当工作点Q选得合适，u_i大小适当时，u_o与u_i、i_b、i_c均为相似的正弦波，即不失真。当工作点偏高或偏低时，要产生饱和失真或截止失真。若信号输入幅度过大，则会产生双向失真。这些都是由于晶体管的非线性特性造成的，统称为非线性失真。
　　图解法作图麻烦，不准确，但概念清晰，可作为定性分析的工具。
